최근 전기차(EV) 인버터, 신재생 에너지 시스템, 고효율 모터 드라이브 설계가 가속화되면서 고전류와 고주파를 동시에 정확하게 포착해야 하는 과제가 엔지니어들에게
주어지고 있습니다. 오늘은 텔레다인 르크로이에서 새롭게 선보인 CP1000 고대역폭 전류 프로브와, 이를 포함한 전체 전류 측정 솔루션의 기술적 가치를 심층 분석해
보겠습니다.

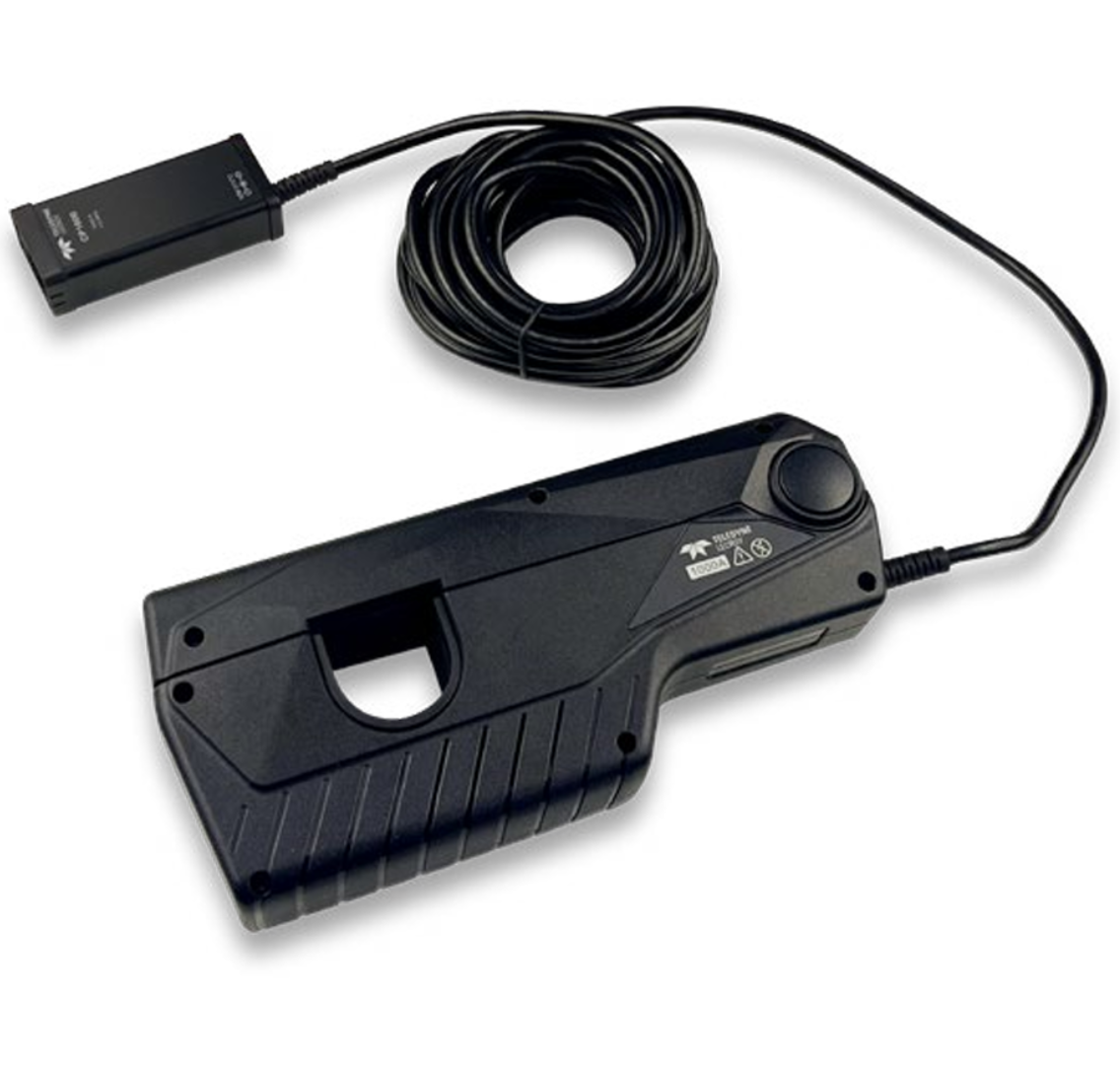

1. 신제품 CP1000: 'High Bandwidth' + 1000A

일반적으로 대전류 프로브는 대역폭이 낮아 고주파 스위칭 성분을 놓치기 쉽습니다. 하지만 CP1000은 1.5MHz의 대역폭을 실현했습니다.

왜 1.5MHz가 중요한가요?

고전력 컨버터의 스위칭 주파수가 높아짐에 따라, 단순히 전류의 크기뿐만 아니라 고조파(Harmonics) 분석과 과도 응답(Transient Response) 확인이 필수적입니다. CP1000은 기존 동급 모델 대비 최대 75배 넓은 대역폭으로 스위칭 노이즈와 서지 전류를 왜곡 없이 재현합니다.

2. 설계자를 배려한 하드웨어 아키텍처

33mm 스플릿 코어(Split-core) 디자인 두꺼운 1kV 절연 케이블도 무리 없이 수용하는 33mm의 대형 클램프를 제공합니다. 회로를 끊지 않고도 시스템 운영 중에 즉시 측정이 가능하다는 점은 필드 테스트에서 엄청난 시간 절약으로 이어집니다.

6미터 케이블의 유연성 전력 테스트 벤치는 안전상의 이유로 오실로스코프와 DUT(Device Under Test) 사이의 거리가 먼 경우가 많습니다. 6m의 긴 케이블은 엔지니어가 안전한 위치에서 데이터를 모니터링할 수 있게 해줍니다.

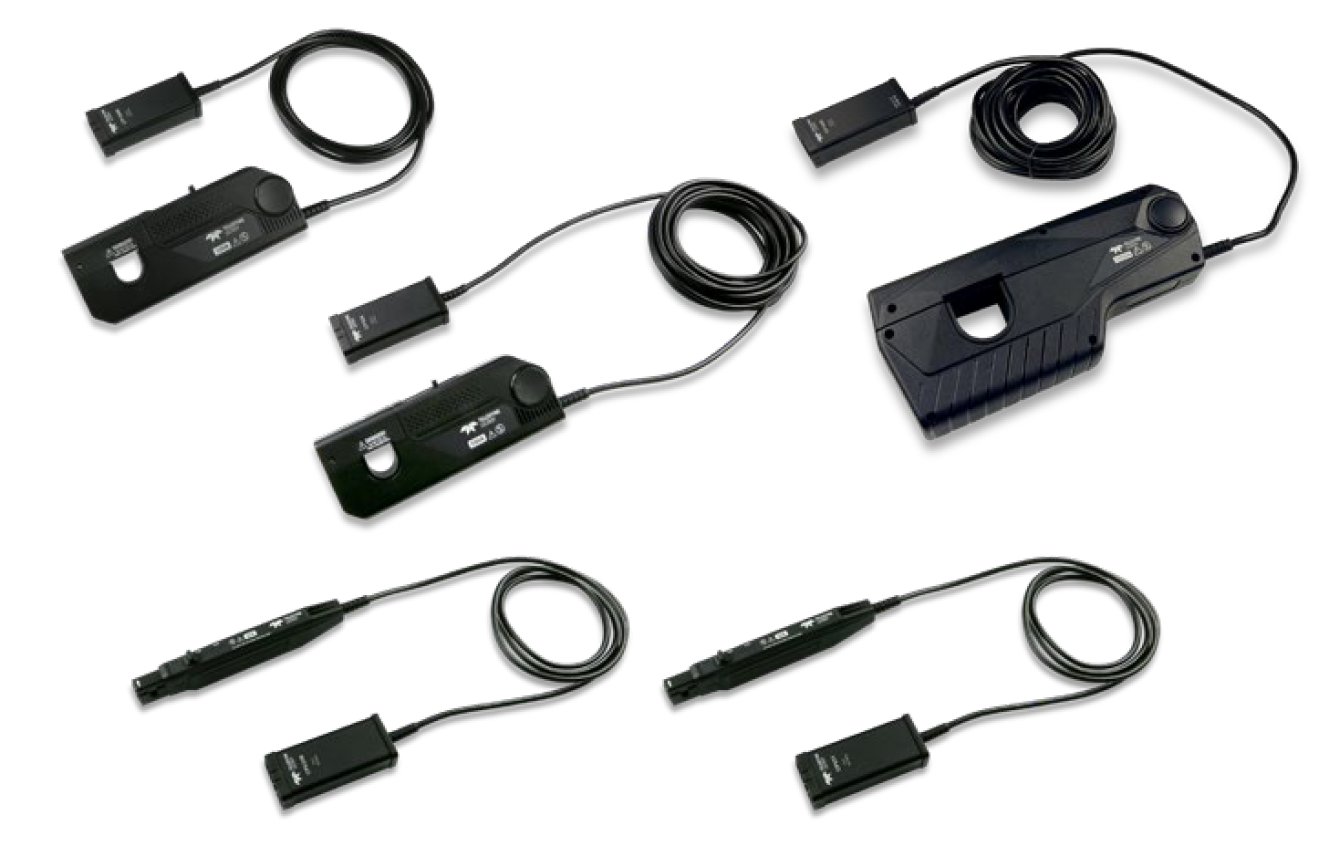

3. Teledyne LeCroy 전류 프로브 제품군 비교

CP1000 외에도 텔레다인 르크로이는 정밀 측정부터 대전류까지 촘촘한 라인업을 보유하고 있습니다.

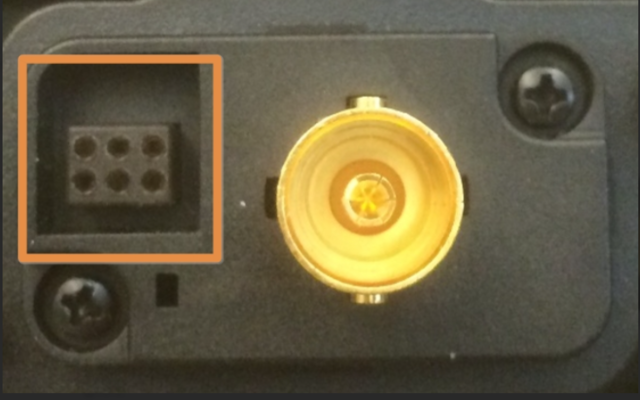

4. 독보적인 소프트웨어 통합: ProBus 인터페이스

텔레다인 르크로이 사용자라면 가장 반가워할 특징은 완벽한 통합 제어입니다.

1. 전 채널 동시 전원 공급: 별도의 외부 파워 서플라이 없이도 8채널 오실로스코프의 모든 채널에 전류 프로브를 연결해 사용할 수 있습니다. (※ 1000A 모델 제외)

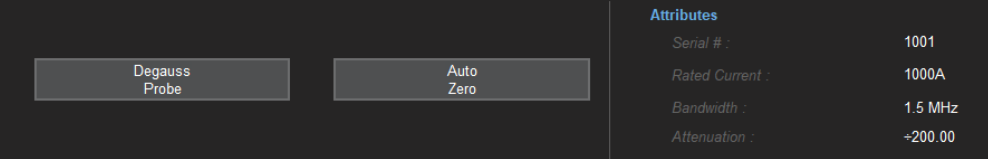

2. Auto Zero & Degauss: 하드웨어 버튼을 누를 필요 없이 오실로스코프 GUI 내에서 '클릭' 한 번으로 잔류 자기를 제거하고 영점을 조절합니다.

신제품 CP1000의 출시는 대전류 측정에서도 대역폭의 한계를 극복하려는 텔레다인 르크로이의 의지를 보여줍니다. 1%의 높은 정확도와 넓은 대역폭, 그리고 사용자 편의성을 극대화한 ProBus 인터페이스의 조합은 고전력 설계 엔지니어들에게 최상의 데이터 신뢰성을 선사할 것입니다.

기술 지원이 필요하신가요?

사용 중이신 오실로스코프 모델과 측정하고자 하는 전류의 특성(AC/DC, Peak 값 등)을 알려주시면 가장 적합한 프로브 조합을 추천해 드릴 수 있습니다.

궁금하신 점은 언제든 댓글 또는 이메일(info@laonuri.com)을 통해 말씀해 주세요!
