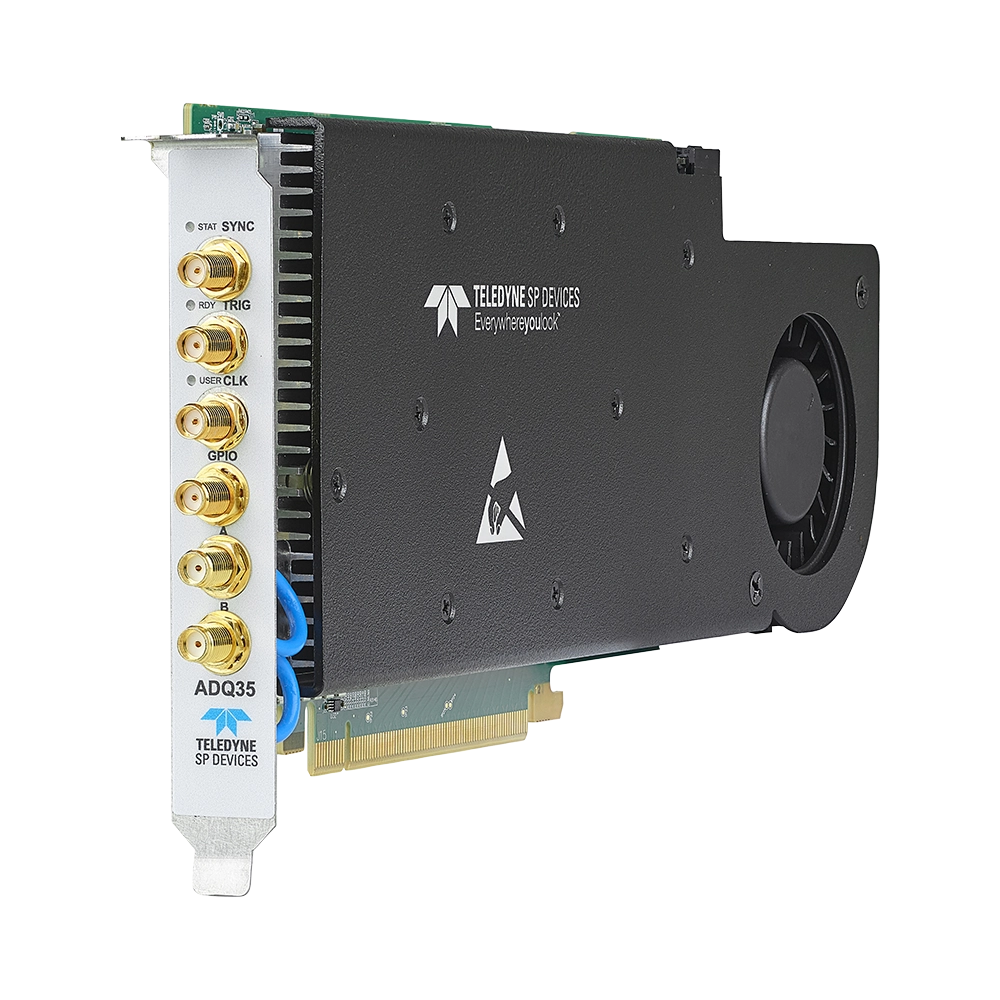

The ADQ35-WB is a versatile data acquisition module offering a dual-channel configuration with a 5 GSPS sampling rate or a single-channel configuration at 10 GSPS. It features an impressive 9.0 GHz usable analog input bandwidth, making it ideal for high-frequency applications.

ADQ35-WB는 5 GSPS 샘플링 속도의 듀얼 채널 구성 또는 10 GSPS의 단일 채널 구성을 제공하는 다용도 데이터 수집 모듈입니다. 인상적인 9.0GHz 사용 가능한 아날로그 입력 대역폭을 제공하여 고주파 애플리케이션에 이상적입니다.

Equipped with an open onboard AMD Kintex Ultrascale KU115 FPGA, the ADQ35-WB provides ample resources for custom real-time digital signal processing (DSP). Additionally, it supports peer-to-peer streaming at speeds of up to 14 Gbyte/s, enabling efficient data transfer to GPU, CPU or SSD.

개방형 온보드 AMD Kintex Ultrascale KU115 FPGA가 장착된 ADQ35-WB는 맞춤형 실시간 디지털 신호 처리(DSP)를 위한 충분한 리소스를 제공합니다. 또한 최대 14Gbyte/s의 속도로 peer-to-peer streaming 을 지원하여 GPU, CPU 또는 SSD로 효율적인 데이터 전송을 가능하게 합니다.

Key highlights

12 bits vertical resolution
2 channels at 5 GSPS or 1 channels at 10 GSPS - Also available with 8 and 4 GSPS or 6 and 3 GSPS
AC-coupled with up to 9 GHz usable input bandwidth (1.4 Vpp input range)
8 Gbyte onboard memory
Open FPGA for custom real-time signal processing requires DEVDAQ
Peer-to-peer streaming to CPU, GPU, and SSD at 14 Gbyte/s
10-bit data compression enables 100% data cycle streaming at 10 GSPS
Digital Down Converter can be implemented in FPGA or GPU
Hardware triggers and GPIO
PCIe form factor (single slot)

주요 하이라이트

12비트 수직 해상도
5 GSPS에서 2채널 또는 10 GSPS에서 1채널 - 8 및 4 GSPS 또는 6 및 3 GSPS와 함께 사용 가능
최대 9GHz 사용 가능한 입력 대역폭(1.4Vpp 입력 범위)과 AC 연결
8 Gbyte 온보드 메모리
맞춤형 실시간 신호 처리를 위한 오픈 FPGA는 DEVDAQ이 필요합니다
14 Gbyte/s의 CPU, GPU 및 SSD로의 피어 투 피어 스트리밍
10비트 데이터 압축으로 10 GSPS에서 100% 데이터 사이클 스트리밍 가능
디지털 다운 컨버터는 FPGA 또는 GPU에서 구현할 수 있습니다
하드웨어 트리거 및 GPIO
PCIe 폼 팩터(싱글 슬롯)

Applications [ 적용 내용 ]

ATE
C-band direct sampling
RADAR
Scanning Acoustic Microscopy
LiDAR
High-speed RF data recording
Scientific instruments
Particle physics
Disk Drive Test
Quantum Technology
Time-of-Flight Mass Spectrometry
Distributed Fiber Optical Sensing
Ordering Informa

Ordering Information

Options Comment

Hardware Options
PCIe, USB 3.2	Host PC interface

Firmware options
FWDAQ	Always included. Default data acquisition firmware.
FWATD	Optional waveform averaging firmware.
FWPD	Optional pulse detection firmware.
DEVDAQ	Optional FPGA development kit based on FWDAQ.

Additional accessories
W5Y	Optional 2-year warranty extension (and 5 years in total).

Software
Digitizer Studio	Always included. Software for control and configuration.
