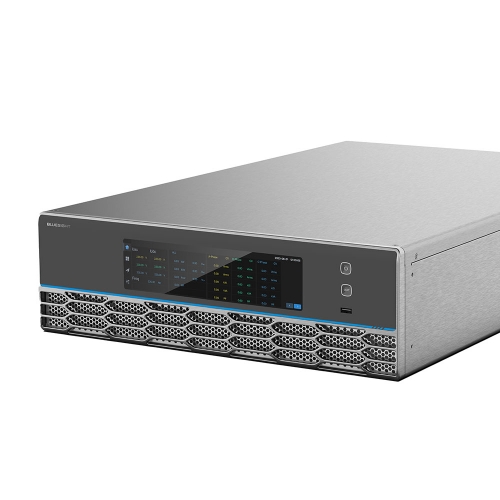

블루사이트파워 PG20-450-105 고성능 양방향 그리드 시뮬레이터 450V 105A 20kW

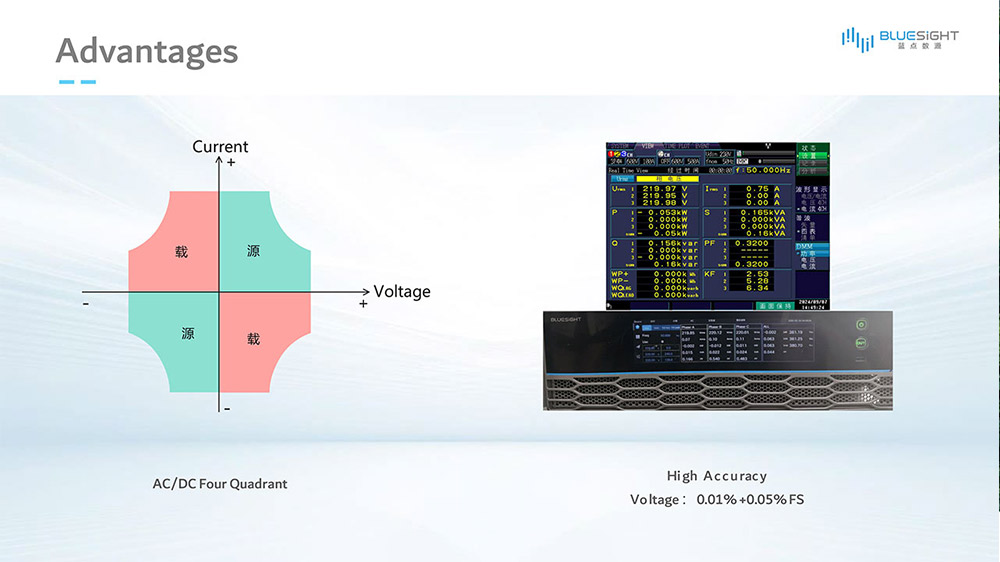

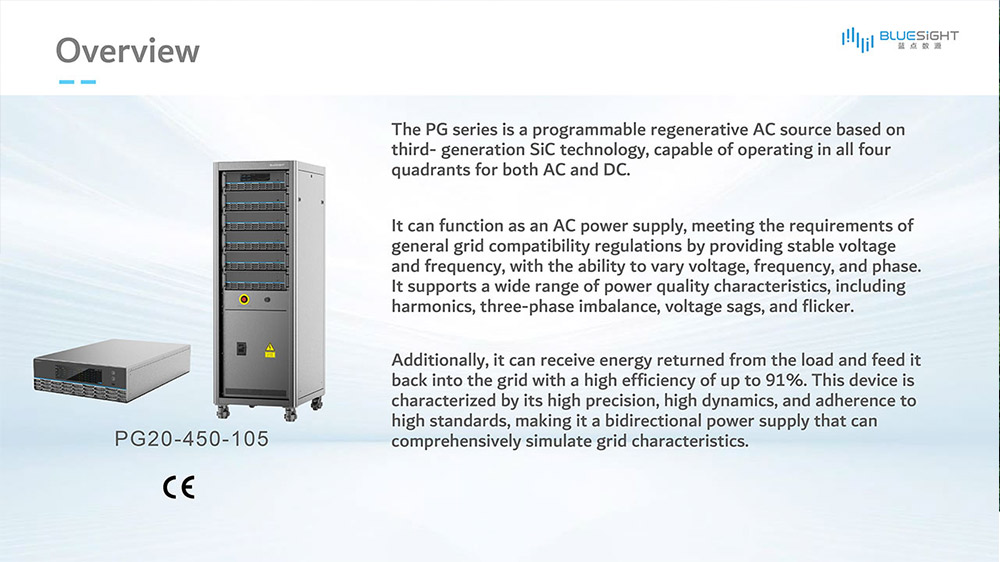

PG 시리즈는 3세대 SiC 기술을 기반으로 하는 프로그래밍 가능 회생 AC 전원으로, AC 및 DC 모두 4사분면에서 모두 작동할 수 있습니다.
AC 전원 공급 장치로 작동하여 안정적인 전압과 주파수를 제공하고 전압, 주파수 및 위상을 가변할 수 있어 일반 계통 호환성 규정 요건을 충족합니다. 고조파, 3상 불평형,
순간 전압 강하, 플리커 등 다양한 전력 품질 특성을 지원합니다. 또한 부하에서 반환된 에너지를 최대 91%의 높은 효율로 계통에 공급할 수 있습니다. 이 장치는 고정밀,
높은 역동성, 높은 표준 준수를 특징으로 하며, 계통 특성을 포괄적으로 시뮬레이션할 수 있는 양방향 전원 공급 장치입니다.

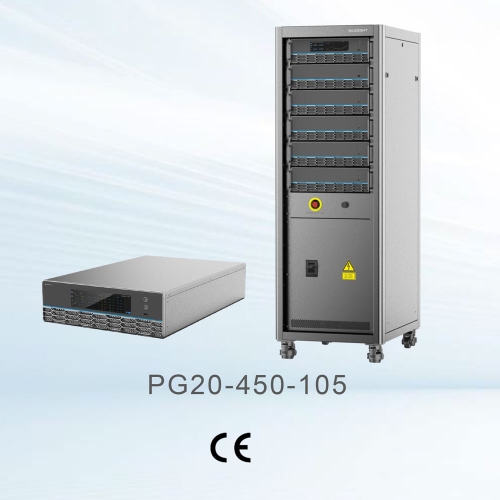

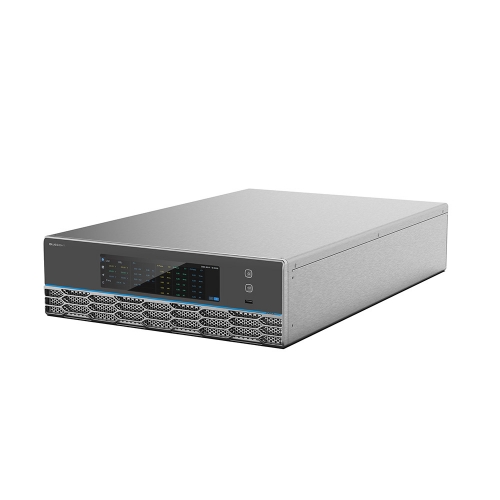

PG20-450-105 Programmable Feedback AC Source
☆ Wide DC voltage and current range;
☆ High power density 3U up to 20kVA;
☆ High efficiency energy feedback;
☆ Adopting silicon carbide (SiC) technology;
☆ Supporting master-slave parallel connection;
☆ Built-in rich waveform database;
☆ Touch screen design, simple UI interface;
☆ Phase angle 0~360° can be set;
☆ Up to 50th harmonic simulation and analysis function, built-in IEC61000-3-2/3-12 and other test regulations;
☆ Professional island test mode, support R/L/C and active and reactive power settings;
☆ Can simulate arbitrary waveform output, support CSV file import waveform;
☆ Programmable output impedance, simulate power line impedance;

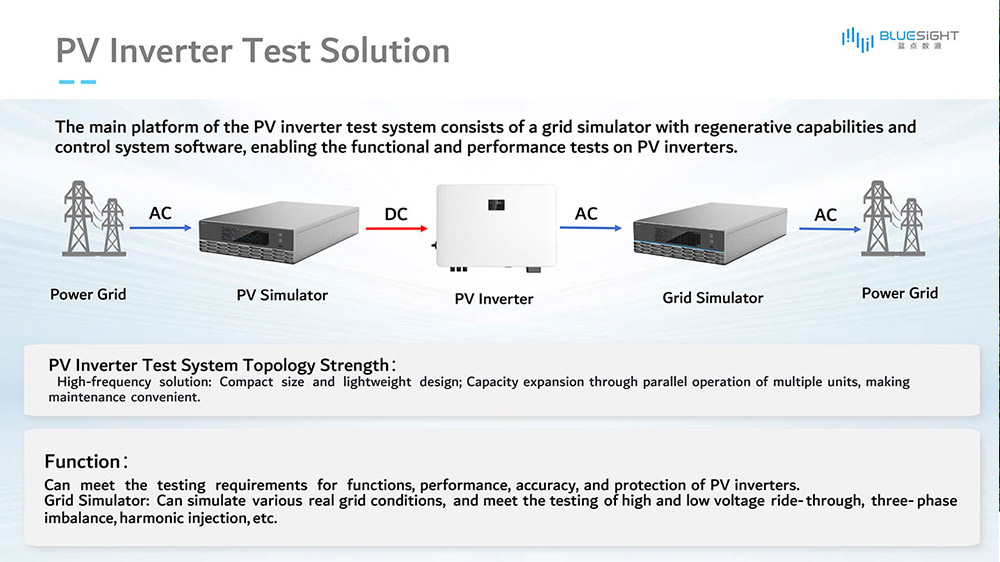

☆ Meet grid-connected regulatory tests such as low voltage ride-through, phase jump, frequency change, harmonic injection, etc.;
☆ Multiple protection functions;
☆ 넓은 DC 전압 및 전류 범위;
☆ 최대 20kVA의 높은 전력 밀도 3U;
☆ 고효율 에너지 피드백;
☆ 탄화규소(SiC) 기술 채택;
☆ 마스터-슬레이브 병렬 연결 지원;
☆ 풍부한 파형 데이터베이스 내장;
☆ 터치스크린 디자인, 간편한 UI 인터페이스;
☆ 위상각 0~360° 설정 가능;
☆ 최대 50차 고조파 시뮬레이션 및 분석 기능, IEC61000-3-2/3-12 및 기타 테스트 규정 내장;
☆ 전문적인 아일랜드 테스트 모드, R/L/C 및 유효/무효 전력 설정 지원;
☆ 임의 파형 출력 시뮬레이션 가능, CSV 파일 파형 가져오기 지원;
☆ 프로그래밍 가능 출력 임피던스, 전력선 임피던스 시뮬레이션;
☆ 저전압 순시 보상, 위상 점프, 주파수 변경, 고조파 주입 등과 같은 계통 연계 규제 테스트 충족;
☆ 다양한 보호 기능;

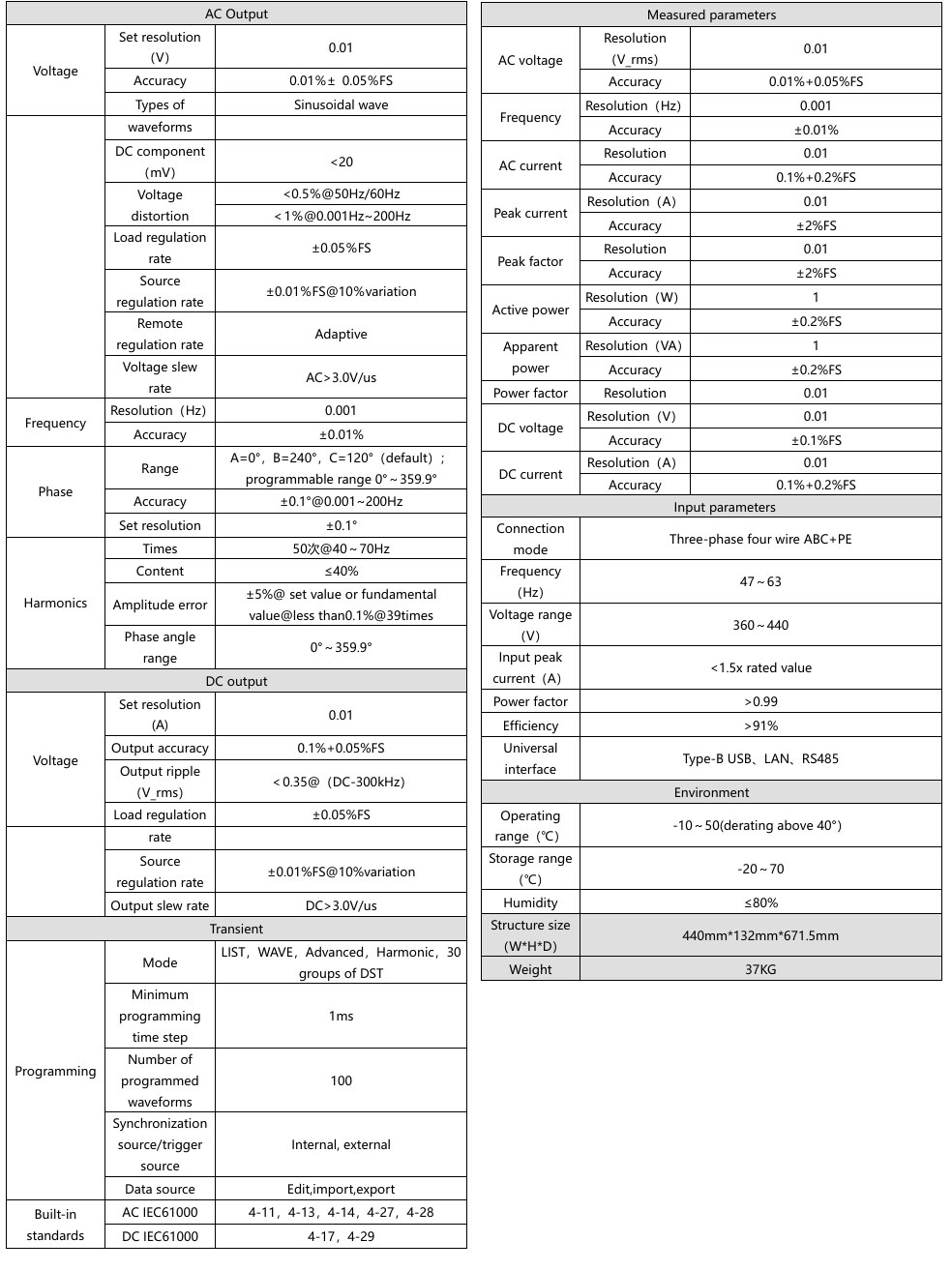

PRODUCT PARAMTERS
Model | PG20-450-105 |
Rated power | 20kVA |
Voltage range(V_rms) | 0~450L-N |
Frequency range(Hz) | 0.01~200 |
Maximum three-phase current | 35(A_rms) |
Maximum single-phase current | 60(A_rms)(it’s under optimization, could be upgraded remote free in the future) |
Voltage range(V_DC) | ±636 |
Current range(A_DC) | ±60(it’s under optimization, could be upgraded remote free in the future) |
Output mode | AC,DC,AC+DC,DC+AC |
Operating mode | Bidirectional feedback source |
Number of output phases | Three-phase, single-phase, independent three phases |
PG 시리즈는 3세대 SiC 기술을 기반으로 하는 프로그래밍 가능 회생 AC 전원으로, AC 및 DC 모두 4사분면에서 모두 작동할 수 있습니다.
AC 전원 공급 장치로 작동하여 안정적인 전압과 주파수를 제공하고 전압, 주파수 및 위상을 가변할 수 있어 일반 계통 호환성 규정 요건을 충족합니다. 고조파, 3상 불평형, 순간 전압 강하, 플리커 등 다양한 전력 품질 특성을 지원합니다.
또한 부하에서 반환된 에너지를 최대 91%의 높은 효율로 계통에 공급할 수 있습니다. 이 장치는 고정밀, 높은 역동성, 높은 표준 준수를 특징으로 하며, 계통 특성을 포괄적으로 시뮬레이션할 수 있는 양방향 전원 공급 장치입니다.

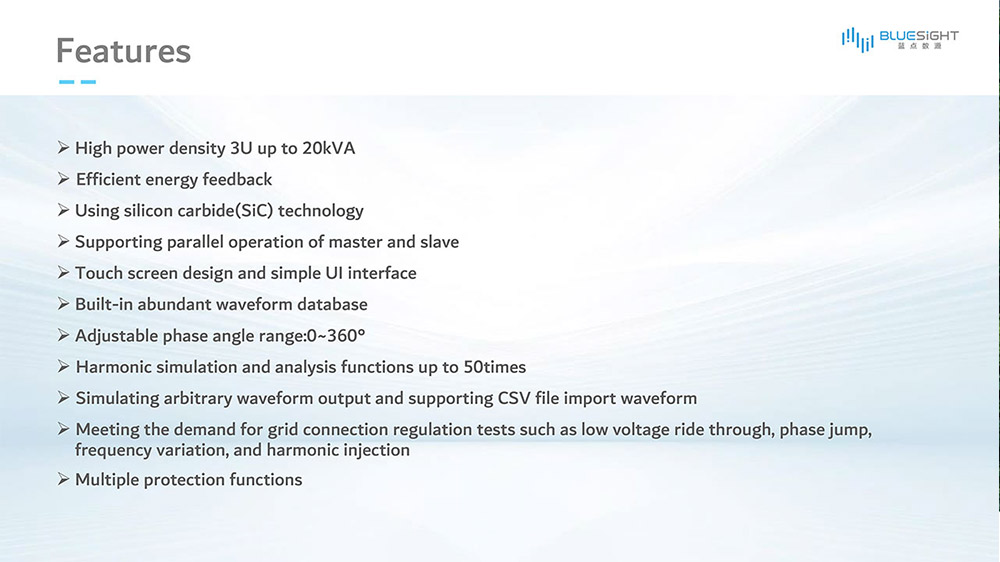

※제품특징
· 최대 20kVA의 고전력 밀도 3U
· 효율적인 에너지 피드백
· 탄화규소(SiC) 기술 사용
· 마스터 및 슬레이브 병렬 동작 지원
· 터치스크린 디자인 및 간편한 UI 인터페이스
· 풍부한 파형 데이터베이스 내장
· 조정 가능한 위상각 범위: 0~360°
· 최대 50배 고조파 시뮬레이션 및 분석 기능
· 임의 파형 출력 시뮬레이션 및 CSV 파일 파형 가져오기 지원
· 저전압 순시 보상, 위상 점프, 주파수 변동, 고조파 주입 등 계통 연계 레귤레이션 시험 요구 충족
· 다양한 보호 기능
※제품장점

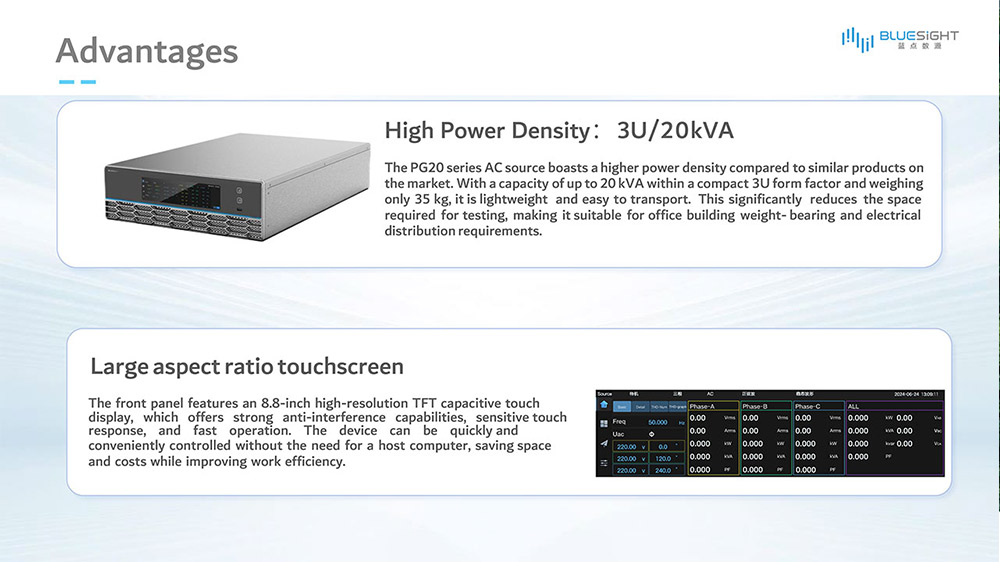

PG20 시리즈 AC 전원은 시중의 유사 제품에 비해 높은 전력 밀도를 자랑합니다.

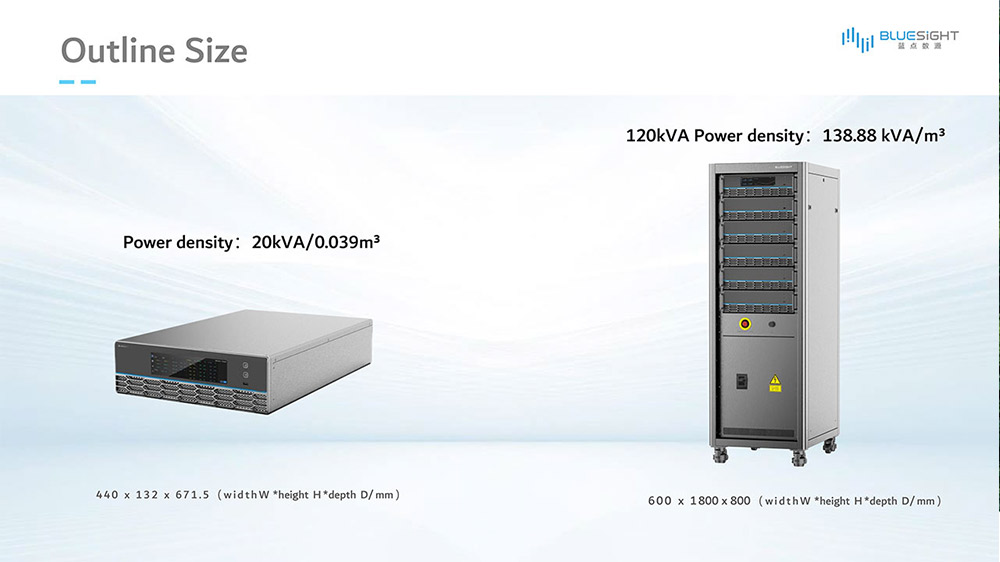

소형 3U 폼팩터에 최대 20kVA의 용량을 제공하며, 무게는 35kg에 불과하여 가볍고 운반이 간편합니다. 따라서 테스트에 필요한 공간을 크게 줄여 사무실 건물의 하중 지지 및 배전 요구 사항에 적합합니다.
높은 전력 밀도: 3U/20kVA

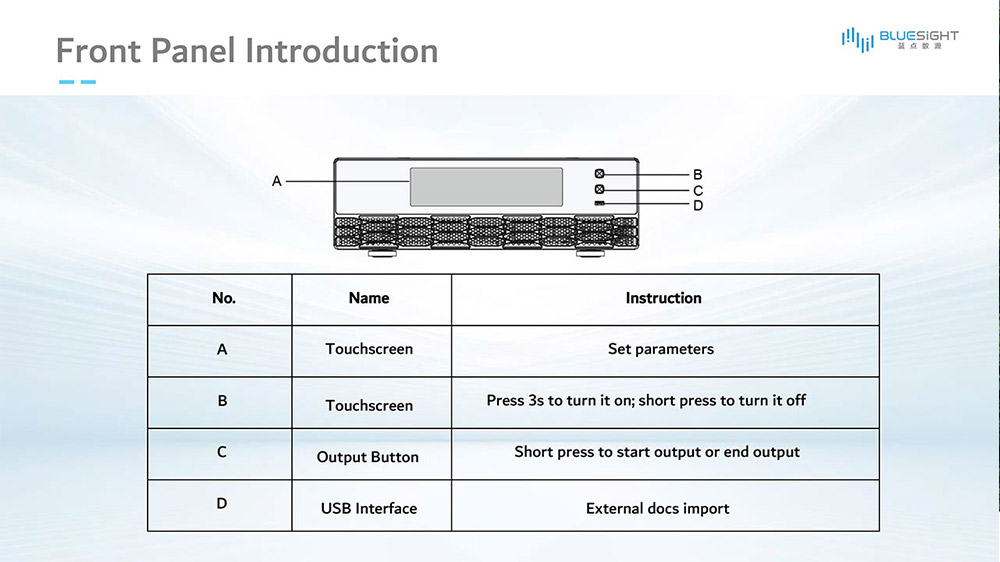

전면 패널에는 8.8인치 고해상도 TFT 정전식 터치 디스플레이가 장착되어 있어 강력한 간섭 방지 기능, 민감한 터치 반응 및 빠른 작동을 제공합니다. 컴퓨터 없이도 장치를 빠르고 편리하게 제어할 수 있어 공간과 비용을 절약하고 작업 효율성을 향상시킵니다.
※Function-Multi-phase Output
다상 출력 기능을 갖추고 있어 사용자는 단상, 분상, 삼상 모드 중에서 선택할 수 있습니다. 단상 모드에서는 높은 전류를 공급할 수 있으며, 분상 또는 삼상 모드에서는 낮은 전류를 공급하고 삼상 불평형 및 기본 위상과 같은 조건을 시뮬레이션할 수 있습니다. 분상 모드에서는 최대 3개의 장치를 동시에 테스트할 수 있어 장비 활용도를 높이고 공간과 비용을 절약할 수 있습니다.

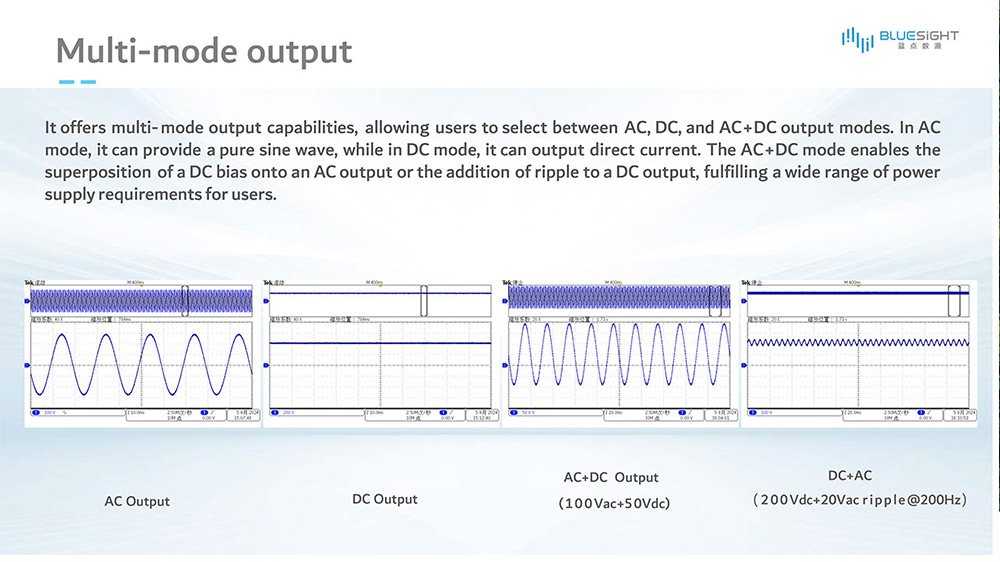

※Multi-mode output
다중 모드 출력 기능을 제공하여 사용자가 AC, DC, AC+DC 출력 모드를 선택할 수 있습니다. AC 모드에서는 순수 사인파를 출력하고, DC 모드에서는 직류를 출력할 수 있습니다. AC+DC 모드에서는 AC 출력에 DC 바이어스를 중첩하거나 DC 출력에 리플을 추가하여 사용자의 다양한 전원 공급 장치 요구 사항을 충족합니다.

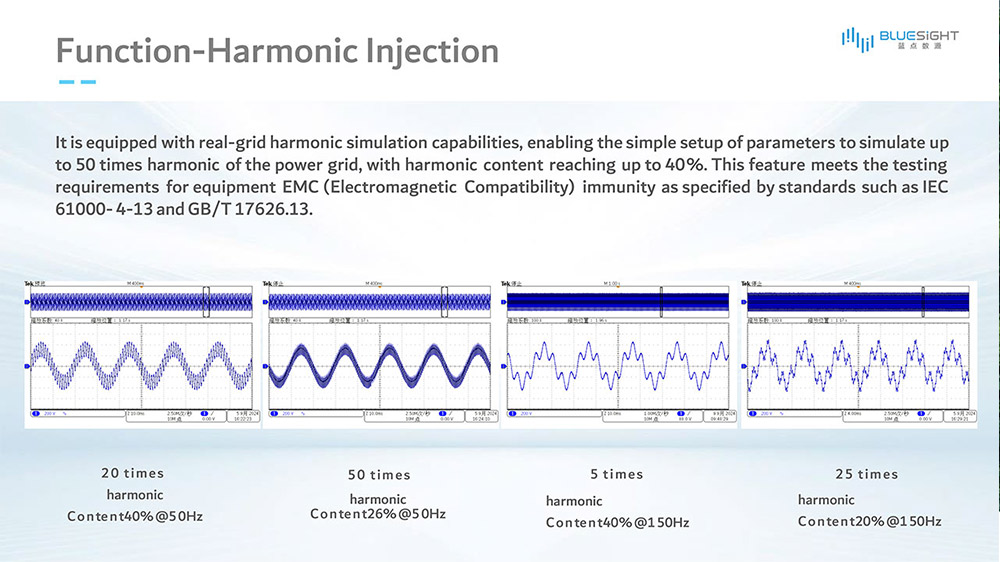

※Function-Harmonic Injection
실제 계통 고조파 시뮬레이션 기능을 갖추고 있어, 매개변수를 간편하게 설정하여 전력망의 최대 50배에 달하는 고조파를 시뮬레이션할 수 있으며, 고조파 함량은 최대 40%에 달합니다. 이 기능은 IEC 61000-4-13 및 GB/T 17626.13과 같은 표준에서 규정하는 장비 EMC(전자파 적합성) 내성 시험 요건을 충족합니다.

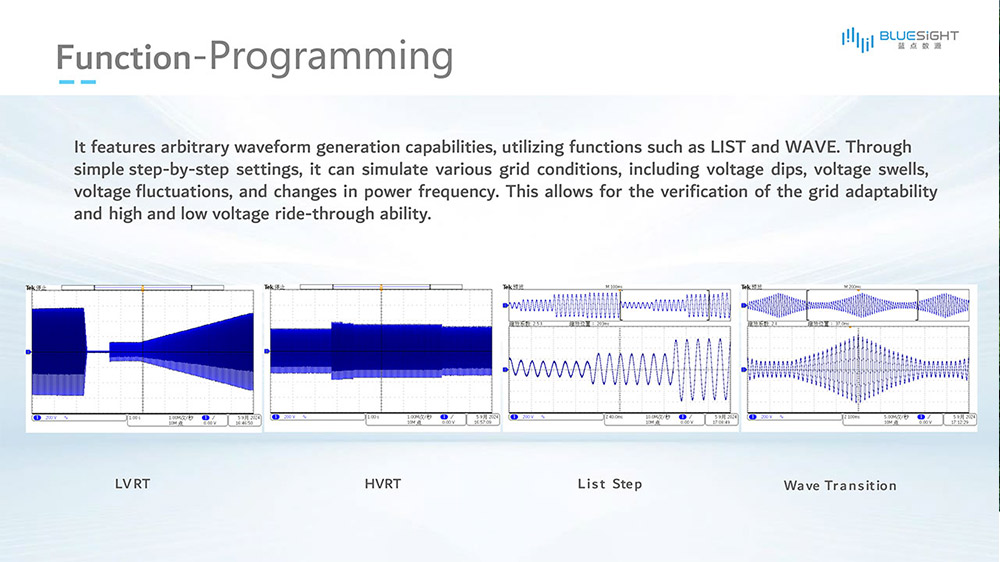

※Function-Programming
LIST 및 WAVE와 같은 기능을 활용한 임의 파형 생성 기능을 갖추고 있습니다.
간단한 단계별 설정을 통해 전압 강하, 전압 상승, 전압 변동 및 전력 주파수 변경을 포함한 다양한 계통 조건을 시뮬레이션할 수 있습니다.
이를 통해 계통 적응성 및 고전압 및 저전압 순간 정전 보상 기능을 검증할 수 있습니다

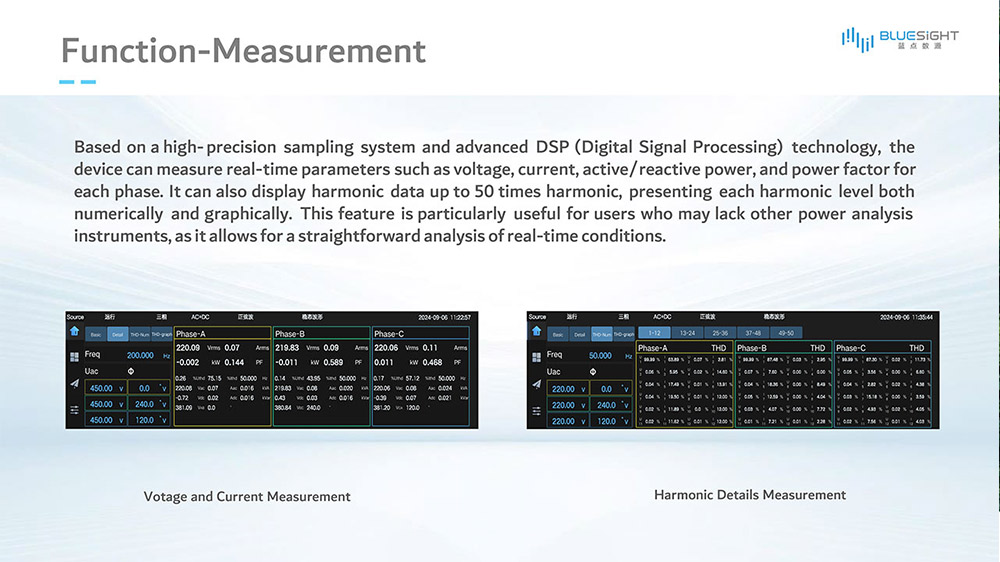

※Function-Measurement
고정밀 샘플링 시스템과 첨단 DSP(디지털 신호 처리) 기술을 기반으로 하는 이 장비는 각 상(phase)의 전압, 전류, 유효/무효 전력, 역률 등의 실시간 파라미터를 측정할 수 있습니다. 또한 최대 50배의 고조파 데이터를 표시하여 각 고조파 레벨을 수치 및 그래픽으로 표현할 수 있습니다. 이 기능은 다른 전력 분석 장비가 없는 사용자에게 특히 유용한데, 실시간 상태를 간편하게 분석할 수 있기 때문입니다.
