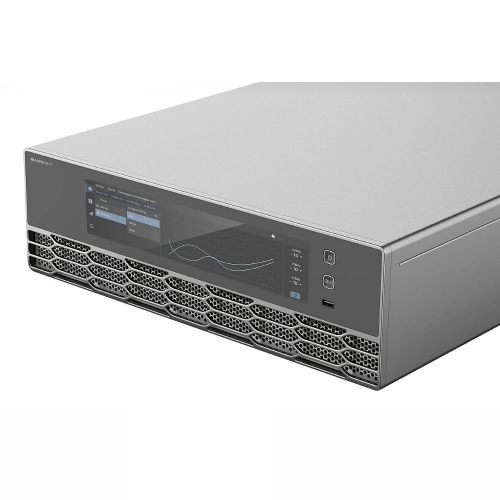

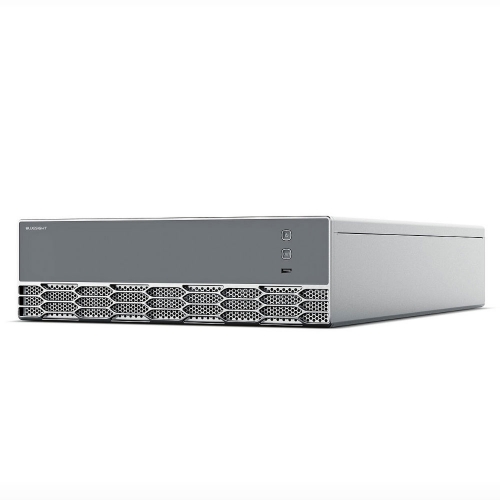

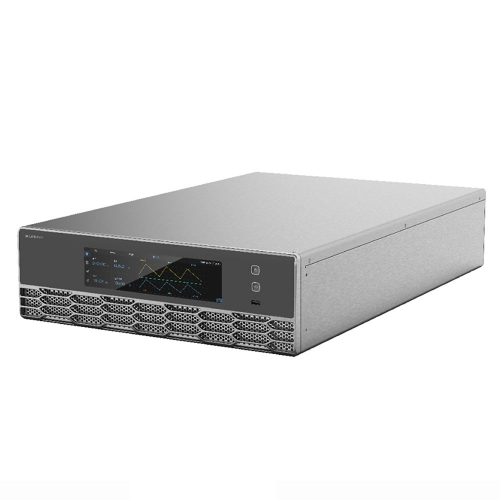

블루사이트파워 LC20-2000-60 양방향 DC파워서플라이 2000V 60A 20kW
LC Series Programmable DC Source
☆Adopt high-frequency isolation solution, support constant voltage, constant current automatic switching;
☆Dynamic response of voltage and current in hundreds of microseconds;
☆Support multi-machine parallel use, easy power expansion, low harmonics;
☆With photovoltaic IV curve simulation function;
☆Support various types of battery simulation function;
☆Built-in function generator, support arbitrary waveform generation;
☆3U/30KW high power density;
☆Strong grid adaptability, support normal operation of weak grid;
☆With various protection functions (OVP, OCP, OPP, over-temperature, fan failure, etc.);
☆Support external data recording function, internal buffering, PC regularly reads measurement data from the machine;
☆Standard USB/CAN/LAN/RS485 communication interface;
LC 시리즈 프로그래밍 가능 DC 전원공급장치
☆고주파 절연 솔루션 채택, 정전압 및 정전류 자동 스위칭 지원;
☆수백 마이크로초 단위의 전압 및 전류 동적 응답;
☆다중 기기 병렬 사용 지원, 간편한 전력 확장, 낮은 고조파;
☆태양광 IV 곡선 시뮬레이션 기능;
☆다양한 유형의 배터리 시뮬레이션 기능 지원;
☆내장 함수 발생기, 임의 파형 생성 지원;
☆3U/30KW 고전력 밀도;
☆강력한 계통 적응성, 약한 계통의 정상 작동 지원;
☆다양한 보호 기능(OVP, OCP, OPP, 과열, 팬 고장 등);
☆외부 데이터 기록 기능 및 내부 버퍼링 지원, PC에서 기기의 측정 데이터를 정기적으로 읽어옴;
☆표준 USB/CAN/LAN/RS485 통신 인터페이스;
PRODUCT PARAMTERS
Specifications/Model | LC30-2000-60 |
Output voltage | 2000V |
Output current | ±60A |
Output power | ±30kW |
Energy feedback | Supporting energy feedback |
Isolation function | Input and output electrical isolation |
AC characteristics | |
Rated voltage | 400Vac |
Voltage range | 360Vac-440Vac |
Rated frequency | 50Hz/60Hz |
Frequency range | 47Hz-63Hz |
Wiring mode | Three-phase three-wire +PE |
DC voltage/current | |
Range of voltage | 0~2000Vdc |
Voltage setting accuracy | ≤0.02%FS |
Voltage setting resolution | 0.01V |
Voltage display accuracy | ≤0.02%FS |
Voltage display resolution | 0.01V |
Source regulation rate | 0.01%FS |
Load regulation rate | 0.01%FS |
Remote compensation | ≤40V |
Voltage ripple (20Hz-20MHz) | <2400mVpp/RMS 400mV |
Current regulation range | -60A~60A |
Current setting accuracy | ≤0.02%FS |
Current setting resolution | 0.01A |
Current display accuracy | ≤0.02%FS |
Current display resolution | 0.001A |
Current rise time | 550us（10%-90%） |
Current switching time | 7.6ms（-90%-90%）switching |
Battery simulation function | |
Battery typ | Different battery types such as lithium iron phosphate, ternary lithium, and lead-acid batteries can be simulated |
Parameter settings | Parameters such as battery type, number of batteries in series and parallel connection, SOC, and capacity of single battery |
Display parameters | Real-time SOC curve, current capacity, current electric energy, accumulated charging/discharging energy, accumulated charging/discharging electric energy, operation time, and other parameters |
IV curve simulation function | |
Open-circuit voltage range | 10-2000V |
Short-circuit current setting | 0A-60A |
Types of photovoltaic panel | CSi、TF、SCMC、HEC、customized |
Filling factor | 0.25~0.95 |
IV curve function | PV scanning, tracking efficiency test, PV curve(including multiple peaks)generation, dynamic and static MPPT tests, shadow shading, cloud drift |
Supporting standards | EN50530、Sandia、NB/T 32004、CGC/GF035、CGC/GF004 |
Programming function | |
Programming groups | 30 groups |
Programming steps | 300 steps |
Programming mode | Support a multi-sequence complex output mode through steps, cycle times, mode of execution, step jump etc. for tests under complex working conditions and programming tests of various parameters of voltage, current and power |
Trigger mode | Manual trigger, delay trigger |
Operating mode | Constant voltage, constant current, constant power, supporting programming, battery simulation, and settable IV curve |
Efficiency | ~95% |
Power factor | 0.99 |
Harmonic thd | ≤3% |
Protection function | Overvoltage, overcurrent, undervoltage, overtemperature, fan fault,etc |

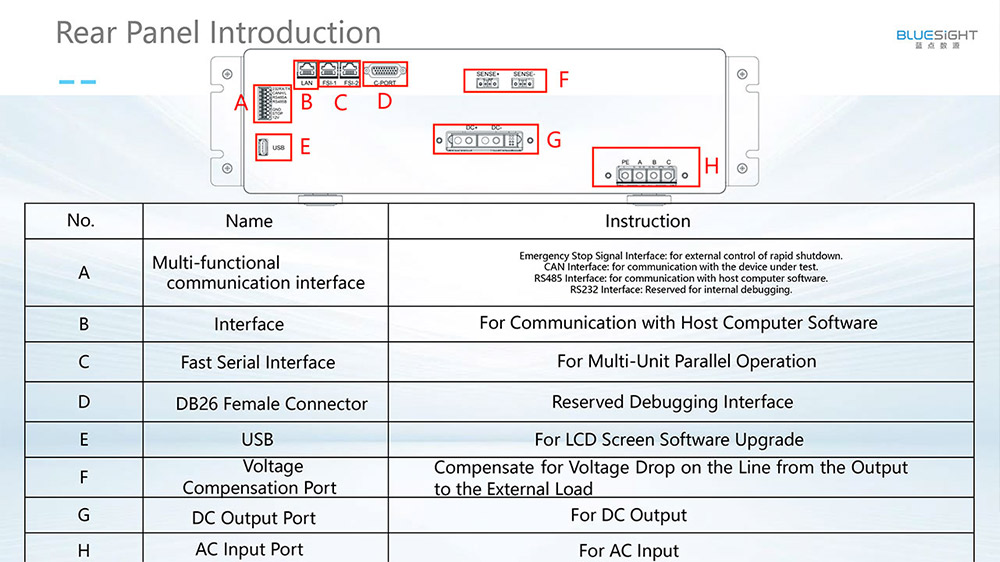

Communication | interface USB、RS485、CAN、LAN、DB-26 interface |
Control mode | Touch screen, upper computer |
Heat dissipation | mode Forced air cooling |
Operating temperature | -10℃～50℃（derating above 40℃） |
Storage temperature | -20℃～70℃ |
Relative humidity | ≤80%（non-condensing） |

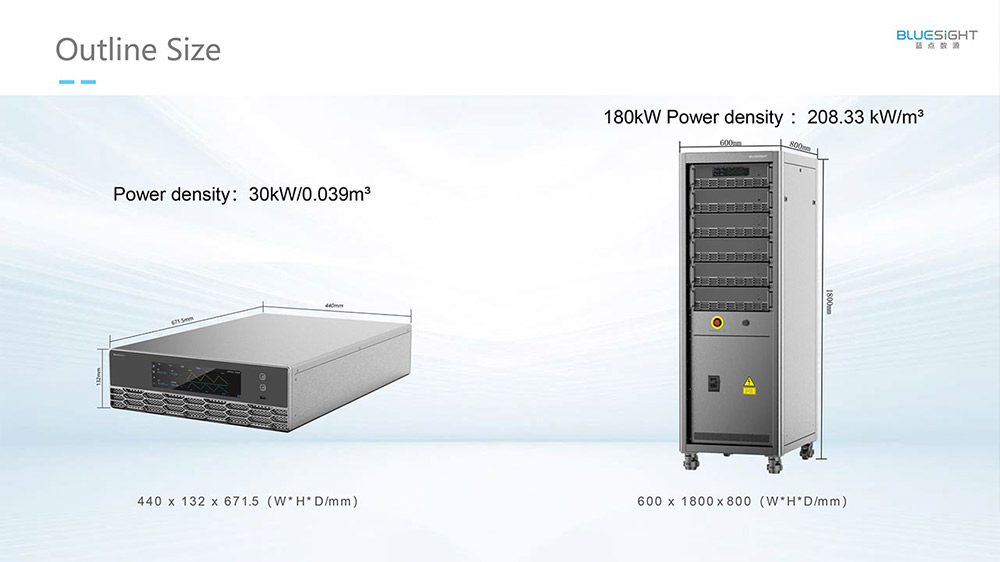

（W*H*D）Structure | size 440mm*132mm*671.5mm |
Weight | 35KG |
Altitude | ≤2000m |

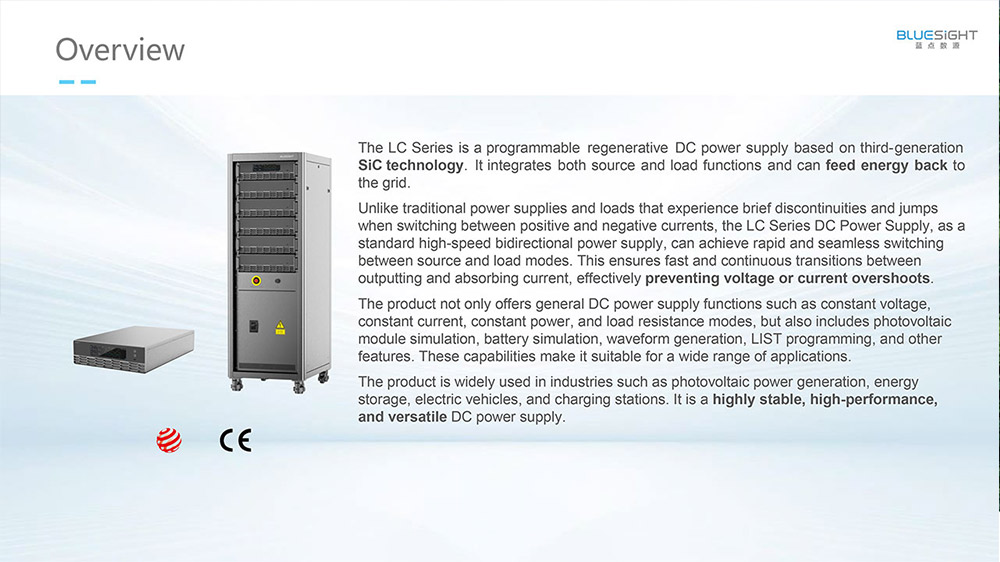

LC 시리즈는 3세대 SiC 기술을 기반으로 하는 프로그래밍 가능 회생 DC 전원 공급 장치입니다. 소스 및 부하 기능을 모두 통합하여 전력망에 에너지를 공급할 수 있습니다. 기존의 전원 공급 장치 및 부하가 양전류와 음전류 사이를 전환할 때 짧은 불연속과 점프를 경험하는 것과 달리, LC 시리즈 DC 전원 공급 장치는 표준 고속 양방향 전원 공급 장치로서 소스 모드와 부하 모드 사이를 빠르고 원활하게 전환할 수 있습니다. 이를 통해 출력 전류와 흡수 전류 사이의 빠르고 지속적인 전환을 보장하여 전압 또는 전류 오버슈트를 효과적으로 방지합니다. 이 제품은 정전압, 정전류, 정전력 및 부하 저항 모드와 같은 일반적인 DC 전원 공급 기능뿐만 아니라 태양광 모듈 시뮬레이션, 배터리 시뮬레이션, 파형 생성, LIST 프로그래밍 및 기타 기능도 제공합니다. 이러한 기능들을 통해 광범위한 애플리케이션에 적합합니다. 이 제품은 태양광 발전, 에너지 저장, 전기 자동차, 충전소 등 다양한 산업 분야에서 널리 사용됩니다. 매우 안정적이고 고성능이며 다재다능한 DC 전원 공급 장치입니다.

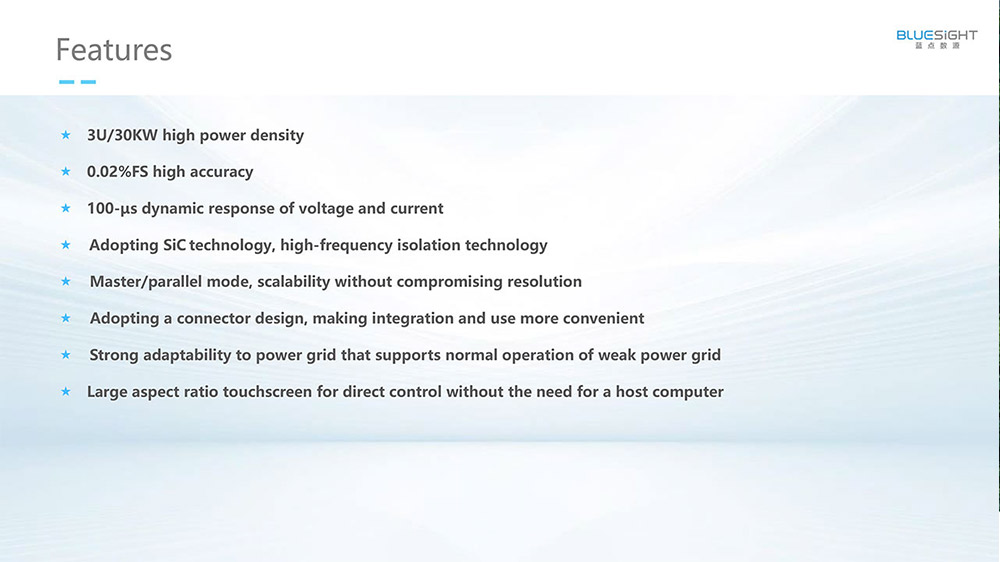

※ 주요특징
· 3U/30KW 고전력 밀도
· 0.02%FS 고정밀
· 100μs 전압 및 전류 동적 응답
· SiC 기술, 고주파 절연 기술 채택
· 마스터/패러렐 모드, 해상도 저하 없이 확장 가능
· 커넥터 설계 채택으로 통합 및 사용 편의성 향상
· 전력망에 대한 뛰어난 적응력으로 취약 전력망의 정상 작동 지원
· 호스트 컴퓨터 없이 직접 제어 가능한 대형 화면 비율 터치스크린

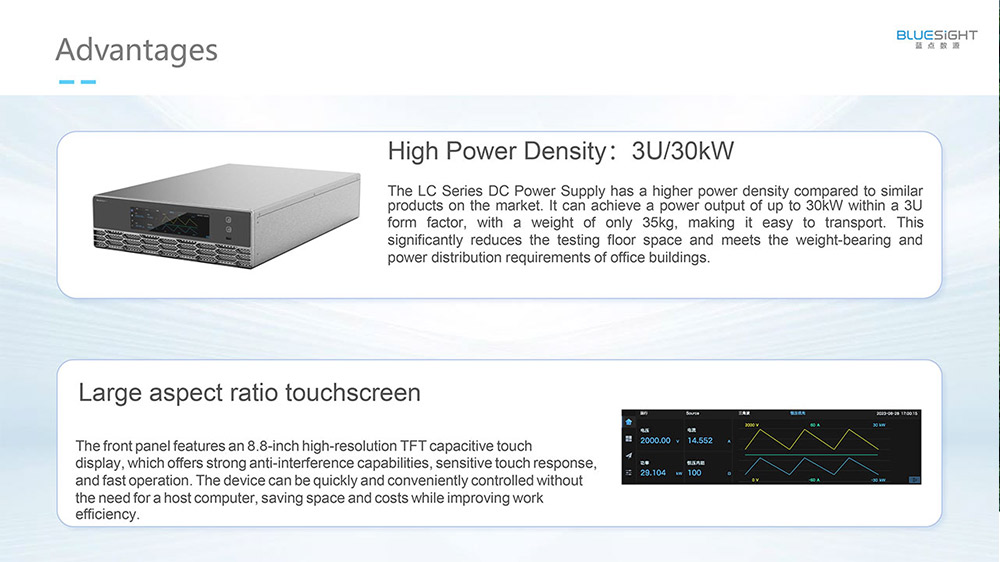

※ 높은 전력 밀도: 3U/30kW
LC 시리즈 DC 전원 공급 장치는 시중의 유사 제품보다 높은 전력 밀도를 제공합니다. 3U 폼팩터 내에서 최대 30kW의 출력을 달성할 수 있으며, 무게는 35kg에 불과하여 운반이 간편합니다. 이를 통해 테스트 공간을 크게 줄이고 사무실 건물의 하중 지지 및 전력 분배 요구 사항을 충족합니다.
※ 대형 화면비율 터치스크린
전면 패널에는 8.8인치 고해상도 TFT 정전식 터치 디스플레이가 장착되어 강력한 간섭 방지 기능, 민감한 터치 반응, 빠른 작동을 제공합니다. 호스트 컴퓨터 없이도 빠르고 편리하게 제어할 수 있어 공간과 비용을 절약하고 작업 효율성을 향상시킵니다.

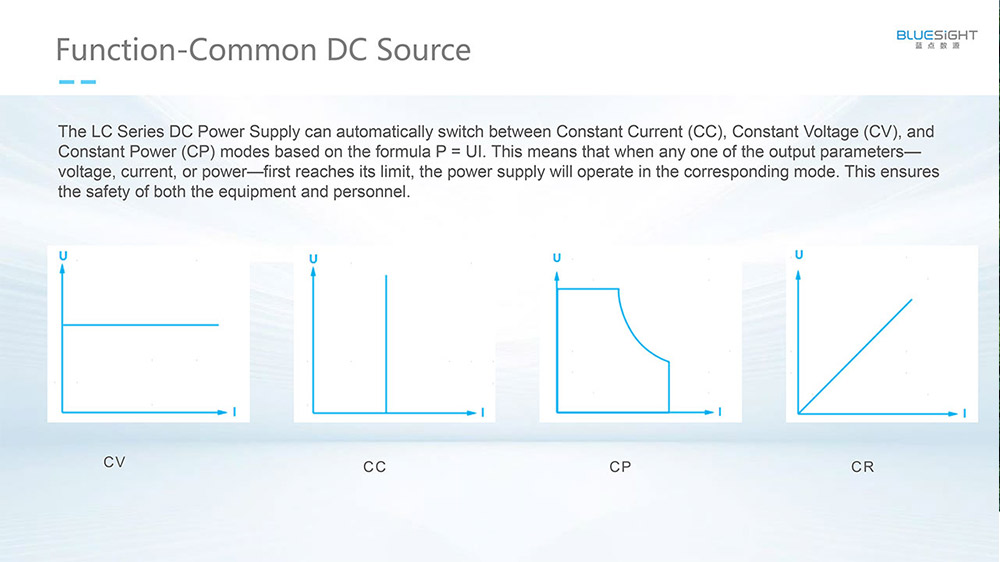

※ Function-Common DC Source
LC 시리즈 DC 전원 공급기는 P = UI 공식에 따라 정전류(CC), 정전압(CV), 정전력(CP) 모드 사이를 자동으로 전환할 수 있습니다.
즉, 전압, 전류 또는 전력 중 어느 하나의 출력 매개변수가 한계에 도달하면 전원 공급기가 해당 모드로 작동합니다. 이를 통해 장비와 작업자 모두의 안전을 보장합니다.

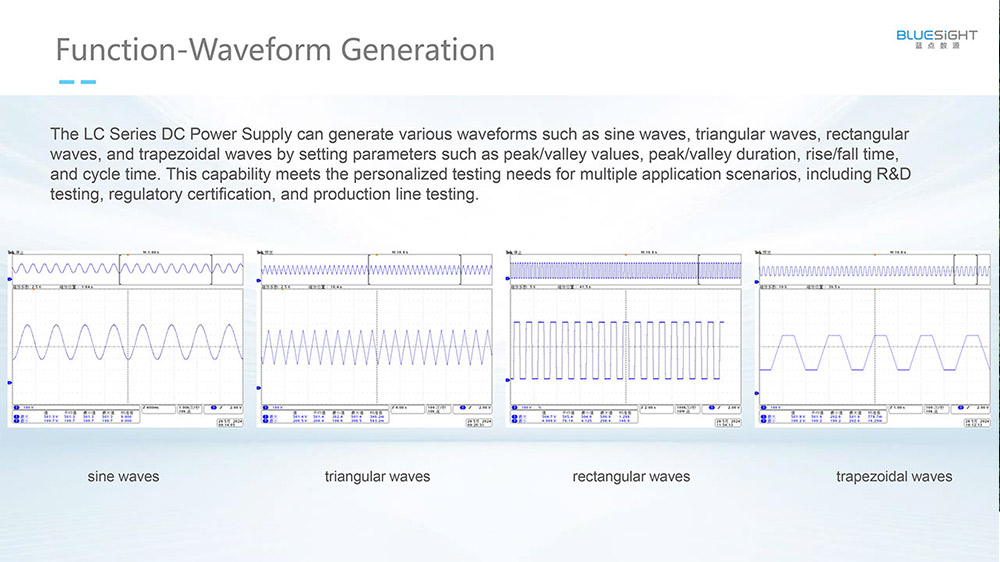

※ Function-Waveform Generation
함수 파형 생성
LC 시리즈 DC 전원 공급기는 피크/밸리 값, 피크/밸리 지속 시간, 상승/하강 시간, 사이클 시간과 같은 매개변수를 설정하여 사인파, 삼각파, 구형파, 사다리꼴파 등 다양한 파형을 생성할 수 있습니다. 이 기능은 R&D 테스트, 규제 인증, 생산 라인 테스트를 포함한 다양한 애플리케이션 시나리오에 대한 맞춤형 테스트 요구를 충족합니다.

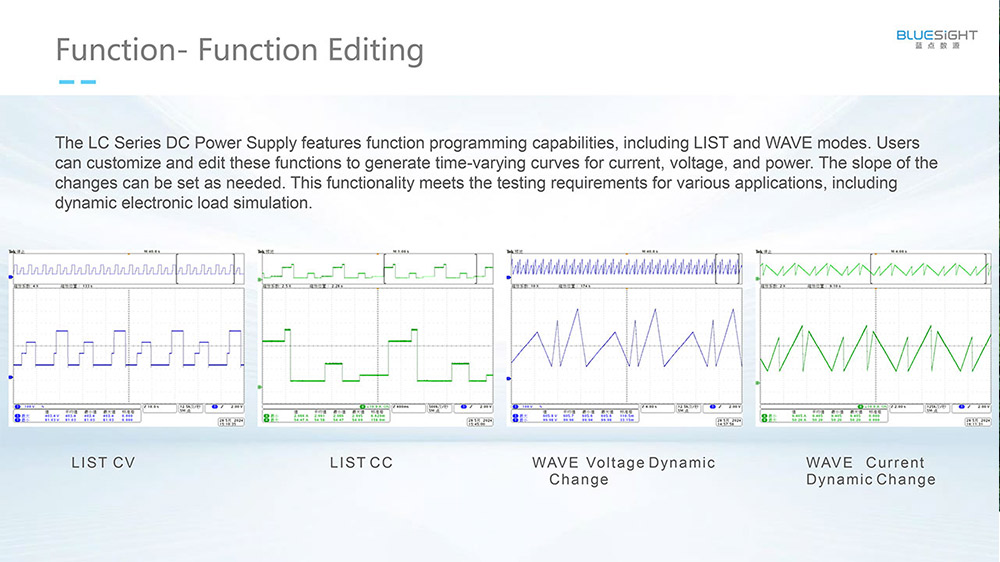

※ Function- Function Editing
LC 시리즈 DC 전원 공급 장치는 LIST 및 WAVE 모드를 포함한 기능 프로그래밍 기능을 제공합니다. 사용자는 이러한 기능을 사용자 지정하고 편집하여 전류, 전압 및 전력에 대한 시간 가변 곡선을 생성할 수 있습니다.
변화의 기울기는 필요에 따라 설정할 수 있습니다. 이 기능은 동적 전자 부하 시뮬레이션을 포함한 다양한 애플리케이션의 테스트 요구 사항을 충족합니다.

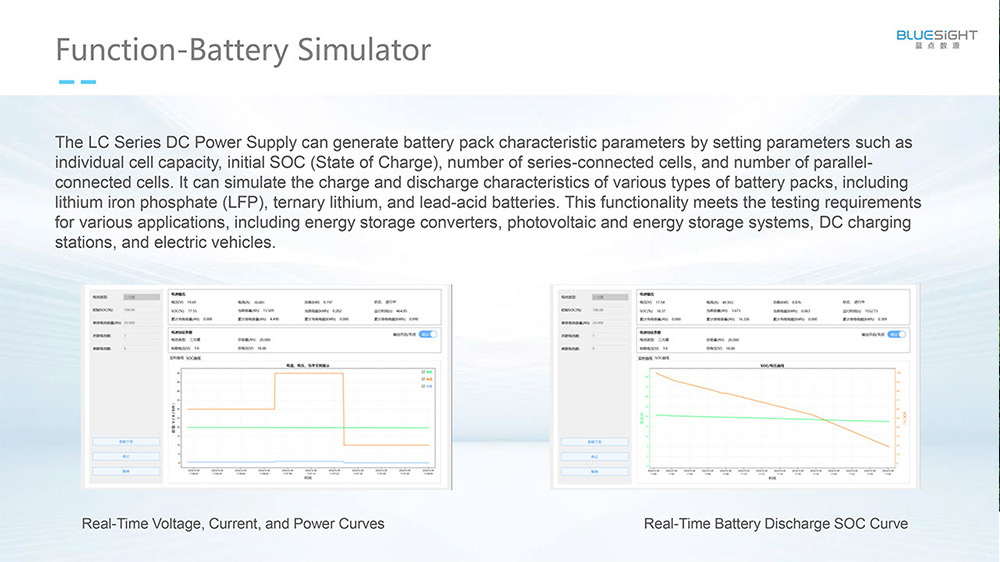

※ Function-Battery Simulator
LC 시리즈 DC 전원 공급기는 개별 셀 용량, 초기 SOC(충전 상태), 직렬 연결 셀 수, 병렬 연결 셀 수 등의 매개변수를 설정하여 배터리 팩 특성 매개변수를 생성할 수 있습니다. 리튬 인산철(LFP), 삼원 리튬, 납축전지 등 다양한 유형의 배터리 팩의 충전 및 방전 특성을 시뮬레이션할 수 있습니다. 이 기능은 에너지 저장 컨버터, 태양광 및 에너지 저장 시스템, DC 충전소, 전기 자동차 등 다양한 애플리케이션의 테스트 요구 사항을 충족합니다

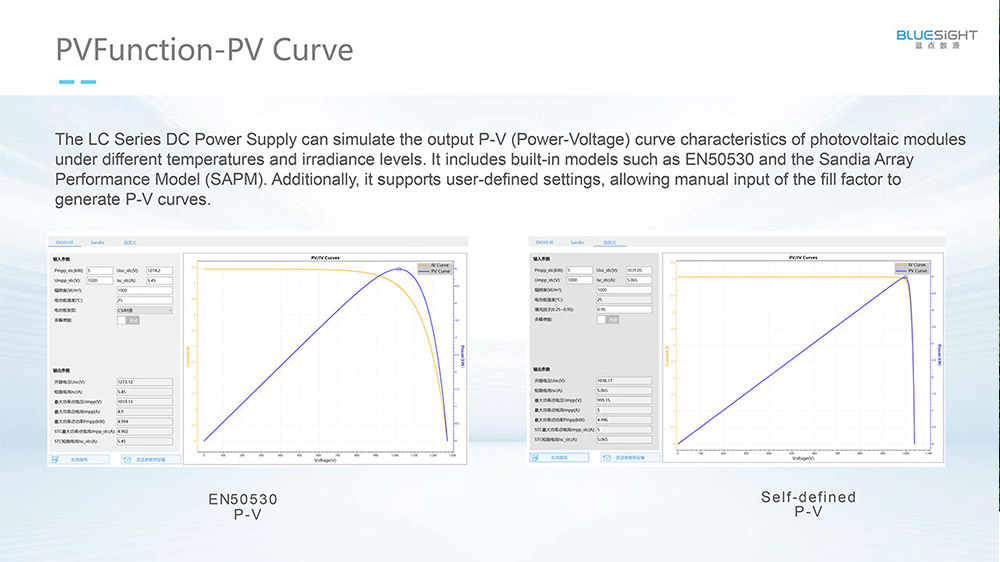

※ PVFunction-PV Curve
LC 시리즈 DC 전원 공급기는 다양한 온도 및 일조량에서 태양광 모듈의 출력 P-V(전력-전압) 곡선 특성을 시뮬레이션할 수 있습니다. EN50530 및 Sandia Array 성능 모델(SAPM)과 같은 모델이 내장되어 있습니다. 또한 사용자 정의 설정을 지원하여 충전율을 수동으로 입력하여 P-V 곡선을 생성할 수 있습니다.
※ PVFunction-PV Curve
LC 시리즈 DC 전원 공급기는 다양한 온도 및 일조량에서 태양광 모듈의 출력 P-V(전력-전압) 곡선 특성을 시뮬레이션할 수 있습니다. EN50530 및 Sandia Array 성능 모델(SAPM)과 같은 모델이 내장되어 있습니다. 또한 사용자 정의 설정을 지원하여 충전율을 수동으로 입력하여 P-V 곡선을 생성할 수 있습니다.

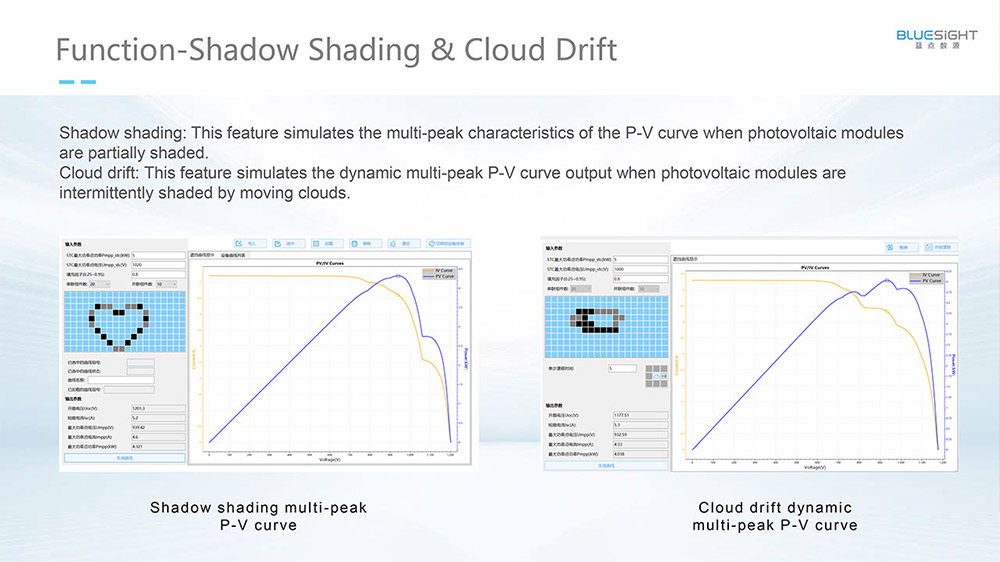

※ Function-Shadow Shading & Cloud Drift
그림자 음영: 이 기능은 태양광 모듈이 부분적으로 음영 처리될 때 P-V 곡선의 다중 피크 특성을 시뮬레이션합니다.
Cloud drift이 기능은 태양광 모듈이 움직이는 구름에 의해 간헐적으로 음영 처리될 때 동적 다중 피크 P-V 곡선 출력을 시뮬레이션합니다.
