With the HDA125 High-Speed Digital Analyzer, Teledyne LeCroy has defined a totally new class of instrument – a high-performance logic analyzer module that can be combined with existing high-speed oscilloscopes to provide unparalleled mixed-signal measurement and analysis.
설명
The HDA125 transforms your Teledyne LeCroy oscilloscope into the highest-performance, most flexible mixed-signal solution for high-speed digital debug and evaluation. With 12.5 GS/s digital sampling rate on 18 input channels, and the revolutionary QuickLink probing solution allowing seamless transitions from digital to high-bandwidth analog acquisitions, validation of challenging interfaces such as DDR4 has never been simpler or more comprehensive.
Download Spec Sheet
For more information, please download the Spec Sheet which includes full technical specifications.
뛰어난 로직 분석고성능 로직 분석기를 오실로스코프에 연결하면 혼합 신호 분석에서 가시성을 높일 수 있습니다.

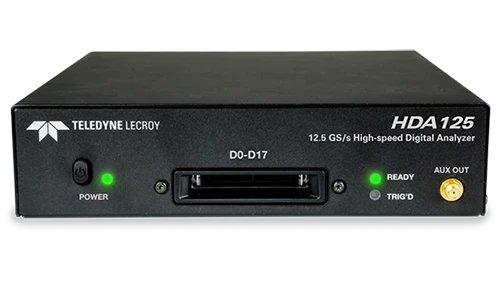

HDA125 High-Speed Digital Analyzer는 12.5GS/s의 샘플 속도와 최대 18개의 리드를 소형 모듈식 폼 팩터로 제공합니다.
경쟁사 고성능 오실로스코프는 혼합 신호 기능을 제공하지 않거나 MSO 모델의 스코프를 구매해야 합니다. HDA125는 기존 오실로스코프에 연결하여 사용할 수 있다는 장점과 탁월한 신호 포착 성능을 제공합니다.
HDA125는 LBUS 또는 SYNC 커넥터가 있는 모든 Teledyne LeCroy 오실로스코프에 연결하여 사용할 수 있습니다.
WaveMaster/SDA 8 Zi-B 및 LabMaster 10Zi-A.

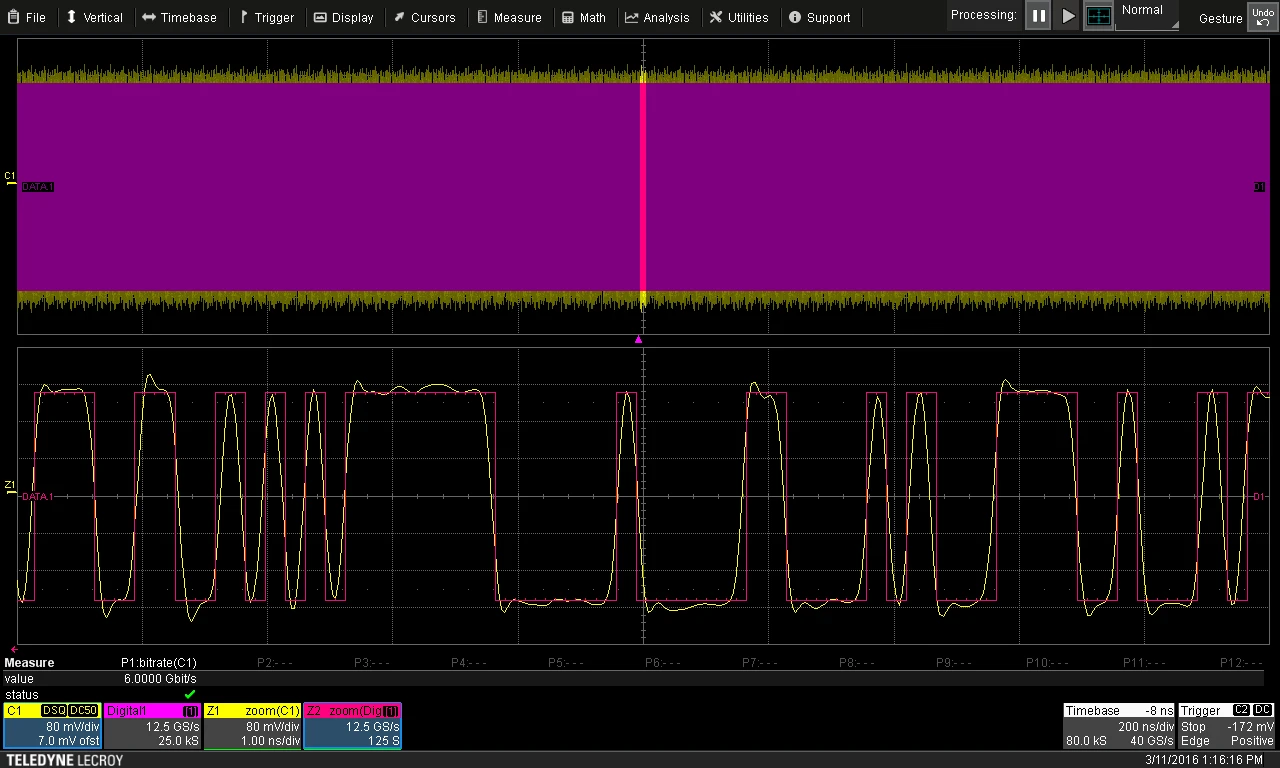

이 스크린샷은 디지털 및 아날로그 도메인 모두에서 캡처된 6Gb/s 신호를 보여줍니다.
HDA125는 가장 빠른 신호를 캡처하기 위해 80ps 타이밍 정확도를 위해 12.5GS/s로 샘플링합니다.
QuickLink 프로브 팁 시스템은 HDA125 및 WaveLink 시리즈 차동 아날로그 프로브와 호환됩니다. 하나의 팁으로 디지털, 아날로그 프로브에서 사용할 수 있어서, 테스트 중인 시스템의 원하는 모든 테스트 포인트에 QuickLink 팁을 장착하고 필요에 따라 디지털 및 아날로그 포착 시스템 간의 연결을 교환할 수 있습니다. 매우 낮은 팁 임피던스(110kΩ, 0.12pF 차동)는 일반적으로 신호 슬루율을 저하시키는 로딩 효과를 최소화하여 우수한 신호 충실도를 보장합니다.
QuickLink 팁은 8GHz의 대역폭과 균일하고 잘 제어된 주파수 응답을 제공합니다. HDA125로 디지털 수집에 사용하면 업계 최고의 감도로 3GHz 대역폭을 지원합니다. 두 경우 모두 높은 입력 임피던스는 테스트 중인 시스템의 부하를 최소화합니다.
QuickLink 솔더인 팁은 비용이 저렴하여 여러 테스트 포인트와 DUT를 쉽게 장착할 수 있으며 시간이 많이 소요되는 커넥터 재솔더링이 필요 없습니다. 통합된 9인치 리드는 테스트 지점을 보다 편리한 위치로 효과적으로 재배치하고 솔더 조인트에 대한 토크 및 기타 힘을 제거하여 테스트를 보다 안정적으로 만듭니다.
HDA125는 동급 최고의 LPDDR/DDR 신호 분석을 제공합니다. 커맨드 버스를 분석하여 읽기/쓰기를 분리하므로, 위상차를 이용하는 기존 알고리즘 보다 더 정확하게 읽기/쓰기 신호를 분리할 수 있습니다. 메모리를 적용하는 모든 엔지니어에게 필수 도구입니다.
