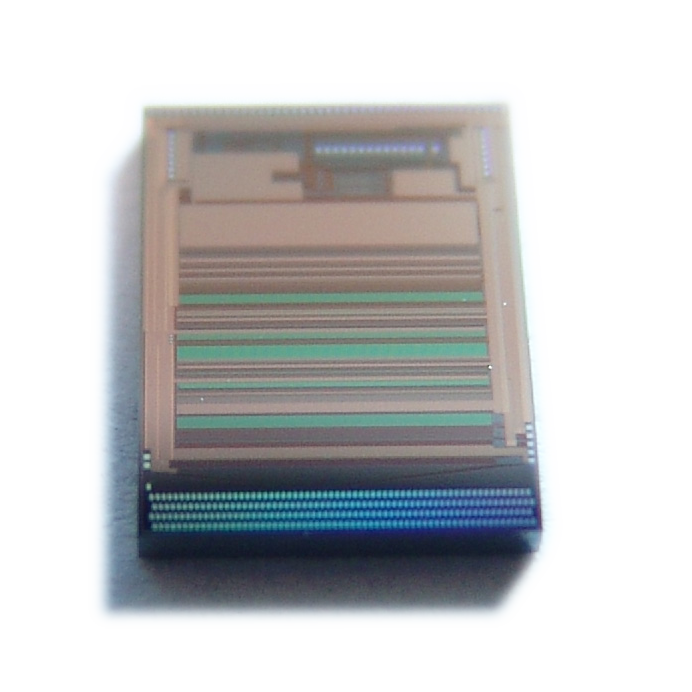

128-channel “general purpose” charge sensitive amplifier. Each channel features buffered preamplifiers, a shaper with sample/hold, multiplexed analogue readout and calibration facilities. In addition, each channel has a “fast” shaper that gives a trigger signal. The analogue value and the address of the triggering channels are read out. The ASIC can output all channels, only triggered, or triggered channels with neighbors. Each channel has input leakage current compensation automatically adjusted in each preamplifier channel. This ASIC can be used in parallel with many ASICs, sharing all output lines and some control lines.
Keywords: Readout, ASIC, charged particle tracking
| Detectors | Si, hybrid photon detector (HPD) |
| Detectors | Si, hybrid photon detector (HPD) |
| Application | Counting, Imaging |
| Number of inputs | 128 |
| Input charge range | ±30 fC |
| Shaping time | 500ns (VA), 50ns (TA) |
| Nominal capacitive load | 10 pF |
| Equivalent Noise Charge (ENC) | 70e + 12e/pF |
| Trigger threshold | Programmable by 5-bit DAC |
| Trigger outputs | Digital address of triggering channel |
| Outputs | Multi-hit, multi-plexed amplitude, differential current, serial analogue, sparse readout |
| Test and calibration | Internal calibration circuit |
배송안내
배송 지역 | 대한민국 전지역
배송비 | 2,500원 (50,000원 이상 결제시 무료배송)
배송기간 | 주말 공휴일 제외 2~5일
- 모든 배송은 택배사 사정으로 지연될 수 있습니다.
교환 및 반품 안내
- 고객 변심으로 인한 교환/반품은 상품 수령 후 14일 이내 가능합니다.
- 고객 귀책 사유로 인한 반품의 경우 왕복 택배비는 고객 부담입니다.
- 반품접수 기한이 지난 경우, 제품 및 패키지 훼손, 사용 흔적이 있는 제품은 교환/반품이 불가합니다.

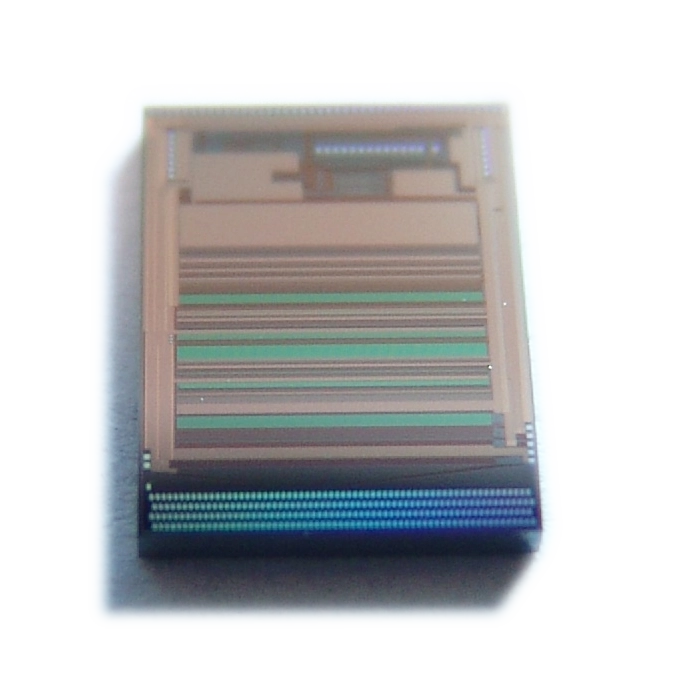

128-channel “general purpose” charge sensitive amplifier. Each channel features buffered preamplifiers, a shaper with sample/hold, multiplexed analogue readout and calibration facilities. In addition, each channel has a “fast” shaper that gives a trigger signal. The analogue value and the address of the triggering channels are read out. The ASIC can output all channels, only triggered, or triggered channels with neighbors. Each channel has input leakage current compensation automatically adjusted in each preamplifier channel. This ASIC can be used in parallel with many ASICs, sharing all output lines and some control lines.
