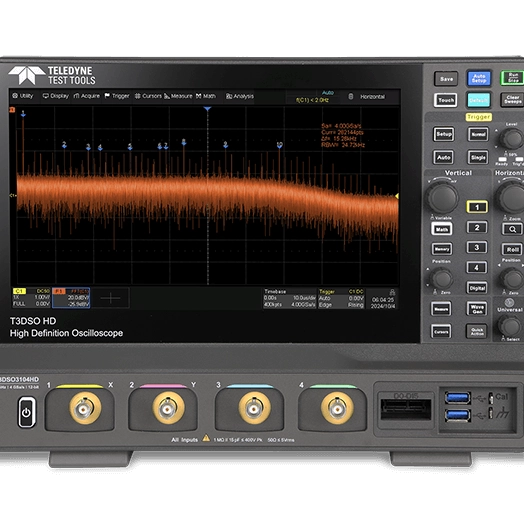

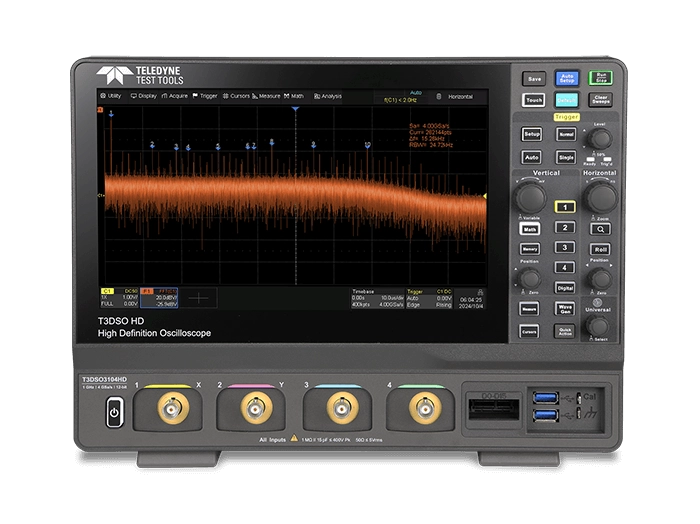

The T3DSO3000HD 시리즈는 일반 모드에서 최대 200,000wfm/s, 시퀀스 모드에서 890,000wfm/s의 최대 파형 캡처 속도, 256단계 강도 등급 표시 기능 및 색온도 표시 모드를 특징으로 하는 최신 기술을 사용합니다. 또한 높은 감도와 낮은 지터를 갖춘 혁신적인 디지털 트리거 시스템을 사용합니다. 트리거 시스템은 직렬 버스 트리거링을 포함한 여러 강력한 트리거링 모드를 지원합니다. 히스토리 파형 기록, 검색 및 탐색 기능, 시퀀스 모드, 마스크 테스트, 보드 플롯 및 전력 분석과 같은 도구가 표준으로 제공되어 확장된 파형 기록을 캡처, 저장 및 분석할 수 있습니다. 인상적인 측정 및 수학 기능, 50MHz 임의 파형 생성기 옵션, 직렬 디코딩도 이 시리즈의 특징입니다. T3DSO3000HD(SOXNUMXHD)
대형 10.1인치 디스플레이 정전식 터치스크린은 멀티터치 제스처를 지원하고, 사용자 친화적인 UI 디자인을 추가하여 작업 효율성을 크게 향상시킬 수 있습니다. 또한 마우스 제어와 LAN을 통한 원격 웹 제어도 지원합니다.
주요 특징
- 12-bit 최대 4GS/s의 샘플 속도를 제공하는 아날로그-디지털 변환기
- 125GHz 대역폭에서 1μVrms 노이즈 플로어와 0.5% DC 이득 정확도를 갖춘 프런트 엔드
4개의 아날로그 채널, 최대 1GHz 대역폭 - 최대 200,000wfm/s(일반 모드) 및 890,000wfm/s(시퀀스 모드)의 파형 캡처 속도
- 256단계 강도 그레이딩 및 색온도 표시 모드 지원
- 최대 400 Mpts/ch 레코드 길이
- 직렬 버스 트리거링 및 디코더는 I²C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I²S, MILSTD-1553B, SENT, Manchester 및 ARINC429 프로토콜을 표준으로 지원합니다.
- 표준으로 전력 분석, 보드 플롯, 시퀀스 모드 기능이 제공됩니다.
- MSO – 16개 디지털 채널(옵션)
- 히스토리 파형 기록(History) 기능, 최대 기록 파형 길이는 80,000 프레임입니다.
- 50개 이상의 매개변수에 대한 자동 측정, 히스토그램, 추적, 추세, 게이팅 측정 및 Math, History 및 Ref 측정을 통한 통계 지원
- 4 수학 트레이스(4 Mpts FFT, 덧셈, 뺄셈, 곱셈, 나눗셈, 적분, 미분, 제곱근 등), 수식 편집기 지원
- 고속 하드웨어 기반 평균, ERES; 사용자 정의 마스크 생성을 위한 마스크 편집기 도구를 갖춘 고속 하드웨어 기반 마스크 테스트 기능
- 내장형 50MHz 파형 생성기 소프트웨어. 옵션 필요 T3DSO-FGMOD 하드웨어를 활성화합니다.
- 인터페이스에는 다음이 포함됩니다: 2x USB 3.0 호스트, 1x USB 2.0 호스트, USB 3.0 장치(USBTMC), 1000M LAN(VXI-11/Telnet/Socket/LXI), 외부 트리거 입력, 보조 출력(통과/실패, 트리거 출력)
- 내장된 웹 서버는 웹 브라우저를 사용하여 LAN 포트를 통한 원격 제어를 지원합니다. SCPI 원격 제어 명령을 지원합니다. 외부 마우스 및 키보드 지원
Download Data Sheet
Download Fact Sheet
배송안내
배송 지역 | 대한민국 전지역
배송비 | 2,500원 (50,000원 이상 결제시 무료배송)
배송기간 | 주말 공휴일 제외 2~5일
- 모든 배송은 택배사 사정으로 지연될 수 있습니다.
교환 및 반품 안내
- 고객 변심으로 인한 교환/반품은 상품 수령 후 14일 이내 가능합니다.
- 고객 귀책 사유로 인한 반품의 경우 왕복 택배비는 고객 부담입니다.
- 반품접수 기한이 지난 경우, 제품 및 패키지 훼손, 사용 흔적이 있는 제품은 교환/반품이 불가합니다.
