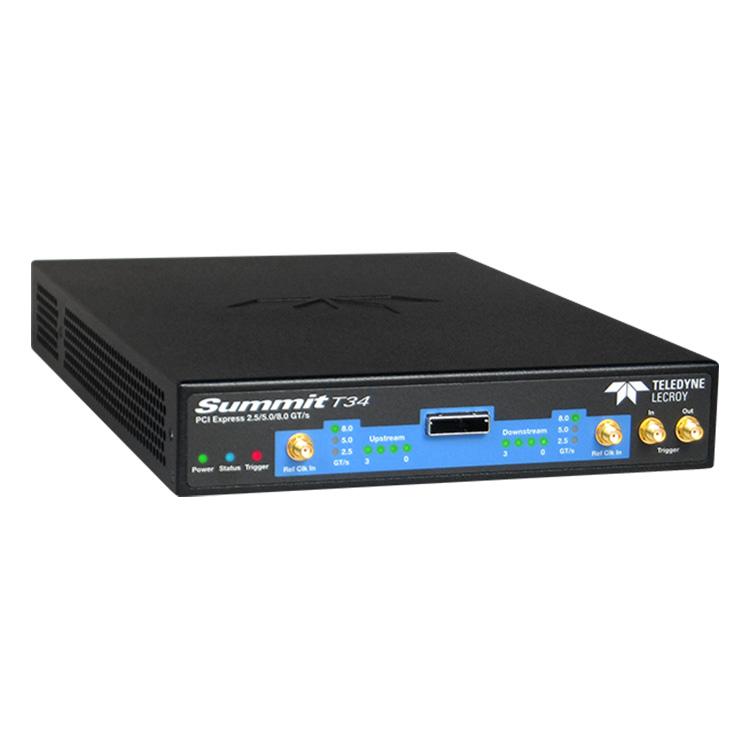

Summit T34 아날라이저
Summit T34 프로토콜 분석기는 PCIe 3.0 프로토콜 트래픽 데이터 속도를 x1, x2, x4 레인 너비에 대하여 캡처, 디코딩 및 표시합니다.
주요 특징
The Summit T34의 작은 크기(209 x 40 x302mm)와 3lbs의 가벼운 무게는 오늘날 시장에서 가장 휴대하기 쉬운 소형 PCI Express 프로토콜 분석기입니다.
다른 Teledyne LeCroy PCI Express 분석기와 마찬가지로 Summit T34는 직관적이고 강력한 CATC 추적 분석 소프트웨어 시스템을 활용하여 PCI Express 프로토콜 계층 및 복잡성에 대한 깊은 이해를 포함합니다. 다채롭고 직관적이며 사용하기 쉬운 그래픽 디스플레이를 통해 PCI Express 제품 설계를 신속하게 캡처하고 검증할 수 있습니다. 애플리케이션 디스플레이는 고도로 구성 가능하며 대부분의 사용자 디버깅 스타일에 맞게 수정할 수 있습니다. 사용자 정의 가능한 다중 상태 트리거를 사용하면 버스에서 프로토콜 문제를 쉽게 발견할 수 있습니다. 다중 로컬/글로벌 타이머 및 카운터와 같은 기능을 통해 사용자는 고급 제어를 통해 정교한 트리거 시퀀스를 생성할 수 있습니다.
휴대용 Summit T34 프로토콜 분석기는 SATA Express, NVMe 및 SCSI Express와 같은 여러 PCIe 스토리지 프로토콜을 지원하도록 설계되었습니다. PCIe 스토리지 개발에 최적화된 새로운 스토리지 관련 기능 및 새로운 프로토콜 분석 보기는 현재 제품 라인 전체에서 지원되며 이러한 도구는 PCI Express 프로토콜 계층에서 명령 계층까지의 데이터 전송을 이해하는 데 유용합니다.
고급 하드웨어 및 소프트웨어 기능의 전체 제품군 외에도 Summit T34는 보드 개발자가 비표준 순서로 레인이 있는 Mid-Bus 프로브 패드를 배치할 수 있는 "레인 스위즐링" 지원과 같은 사용자 편의 및 분석 기능을 제공하여 보드 설계를 단순화합니다. 내부적으로 Summit T34은 차선을 다시 올바른 순서로 매핑하고 임베디드 버스 트래픽을 정확하게 표시합니다. 기타 소프트웨어 기능에는 추가 오류 유형의 자동 식별을 위한 향상된 오류 검사, 추적 데이터를 더 빠르게 분석할 수 있는 더 작은 추적 파일, 추적 기록 옵션 설정을 위한 단순화 또는 고급 모드 선택이 포함됩니다.
새로운 원시 기록 모드인 Bit Tracer를 사용하면 바이트가 링크를 통과할 때 기록될 수 있으므로 PHY 계층 문제를 디버깅하고 로직 분석기 형식의 기능을 프로토콜 분석기 형식과 결합할 수 있습니다. 새로운 자동 감지 링크 기능은 레인 폭이 다른 장치 간의 협상을 모니터링하고 분기 링크 지원은 더 좁은 링크로 분리된 멀티링크 PCI Express 작업을 재결합합니다.
The Summit T34은 또한 표준 기능으로 이더넷 LAN 포트를 지원합니다. 엔지니어는 LAN을 통해 연결하여 원격으로 시스템을 작동할 수 있습니다(예: 데스크톱 시스템에 클라이언트 소프트웨어를 설치하고 원격 실험실에서 작동하는 분석기를 제어). 또한 공동으로 작업하는 여러 엔지니어가 단일 분석기를 시분할하여 사용할 수 있으므로 각 엔지니어에 대한 추가 분석기의 필요성이 줄어들고 제품의 비용 효율성이 높아집니다.
Summit T34는 x1, x2 및 x4를 지원하는 두 가지 구성으로 제공됩니다. 또는 x1, x2, x4 및 x8(두 번째 Summit T34와 결합된 경우) 사용 가능한 예산과 사용자 요구 사항을 일치시킵니다.
Teledyne LeCroy의 PCI Express 프로토콜 분석기는 신흥 시장을 위한 프로토콜 분석 도구에 대한 다년간의 경험을 활용하여 정교한 기능과 실용적인 기능을 결합하여 PCI Express IP 코어, 반도체, 그래픽, 서버, 워크스테이션, 브리지 및 스위치의 개발을 가속화합니다.
