USB 5Gb/s, 10Gb/s 및 PD 프로토콜 분석기 및 컴플라이언스 테스터
USB 2.0을 위해 설계된 산업 표준 USB 프로토콜 검증 및 규정 준수 테스트 플랫폼 USB 3.2, USB Type-C 및 전원 공급
USB Type-C 및 전원 공급
480Mb/s, 5Gb/s, 10Gb/s
USB Type-C™, 3.2 Gen 2x1 및 Power Delivery 3.2 사양을 포괄적으로 지원하는 Teledyne LeCroy의 전설적인 Voyager 분석기 플랫폼은 빠른 디버그, 분석 및 문제 해결을 위해 업계에서 가장 정확하고 신뢰할 수 있는 SuperSpeed USB 및 PD 프로토콜 캡처를 제공합니다. 사실상의 표준 CATC Trace™ 디스플레이를 특징으로 하며 포착하기 어려운 프로토콜 오류를 발견하는 데 도움이 되는 혁신적인 기능이 탑재된 Voyager 플랫폼은 모든 USB 프로토콜 검증 작업을 위한 현명한 선택입니다.

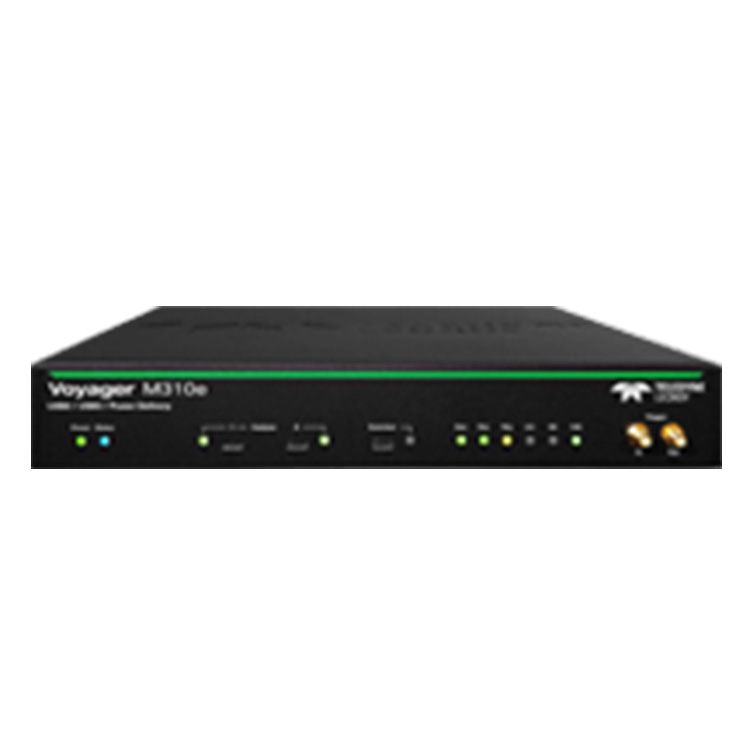

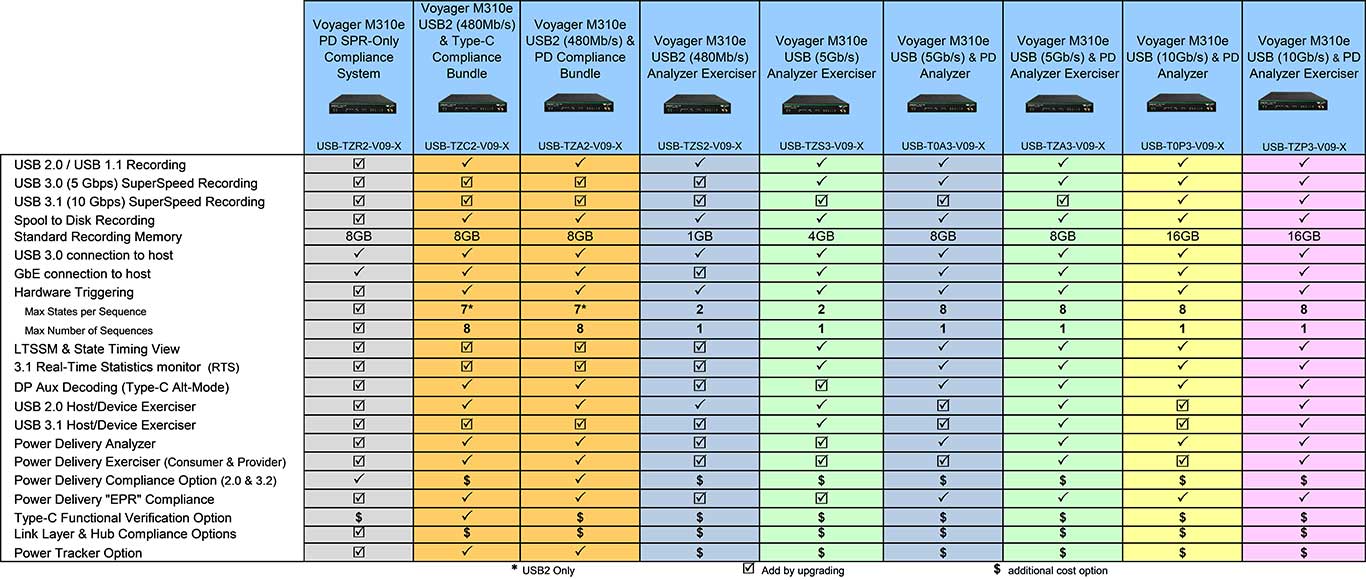

고도로 구성 가능한 Voyager M310e 플랫폼은 USB Power Delivery 3.2, Type-C를 포함한 가장 광범위한 공식 USB-IF 규정 준수 사양을 지원합니다. USB 3.2 링크 계층, USB 허브 및 DP Alt 모드. M310e는 PD 소스, 싱크 및 이중 역할 장치 외에도 USB 2.0, 3.2에 대한 호스트 및 엔드포인트 동작을 에뮬레이션할 수 있는 통합 연습기와 함께 제공됩니다. 이제 Power Delivery Extended Power Range(EPR) 장치를 지원하도록 강화된 M310e는 USB 인증을 위한 '원스톱' 솔루션입니다. 이제 IEC 62680(USB) 적합성 테스트를 완벽하게 지원합니다(참조 백서)
프런트 엔드 Voyager 분석기는 USB 2.0 및 3.0/3.2 모든 활성 링크의 트래픽을 동시에 손실 없이 캡처하도록 신호를 보냅니다. 레거시 USB, SuperSpeed+ 및 PD 메시지의 동시 녹음으로 종단 간 보기 가능 USB 3.2 Type-C 브리지 및 도크 구성 요청(레거시 USB Type A 장치는 포함된 어댑터 케이블을 사용하여 완벽하게 지원됨). Voyager M310e 플랫폼에는 16GB의 녹음 메모리와 USB 3.2 기록된 트래픽을 호스트 PC에 업로드하기 위한 Gbe 링크.

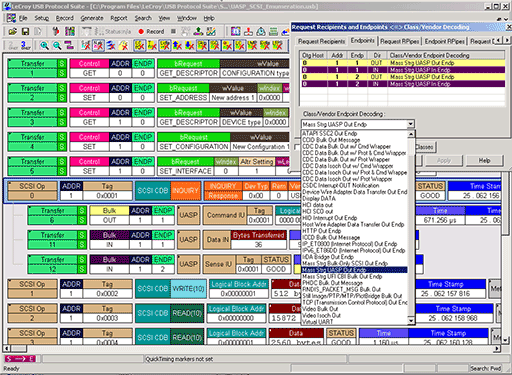

USB 장치 디코딩
The Voyager 소프트웨어는 개별 엔드포인트에 대한 디코딩의 자동 및 수동 할당을 통해 USB 장치 클래스 트래픽의 전체 디코딩을 수행합니다. MTP에서 CCD, 비디오 클래스에 이르기까지 Voyager 가장 포괄적인 디코딩을 제공합니다. Audio 3.0, Type-C Bridge, Content Security 및 USB Attached SCSI를 포함한 최신 장치 유형에 대한 전체 지원을 제공합니다.

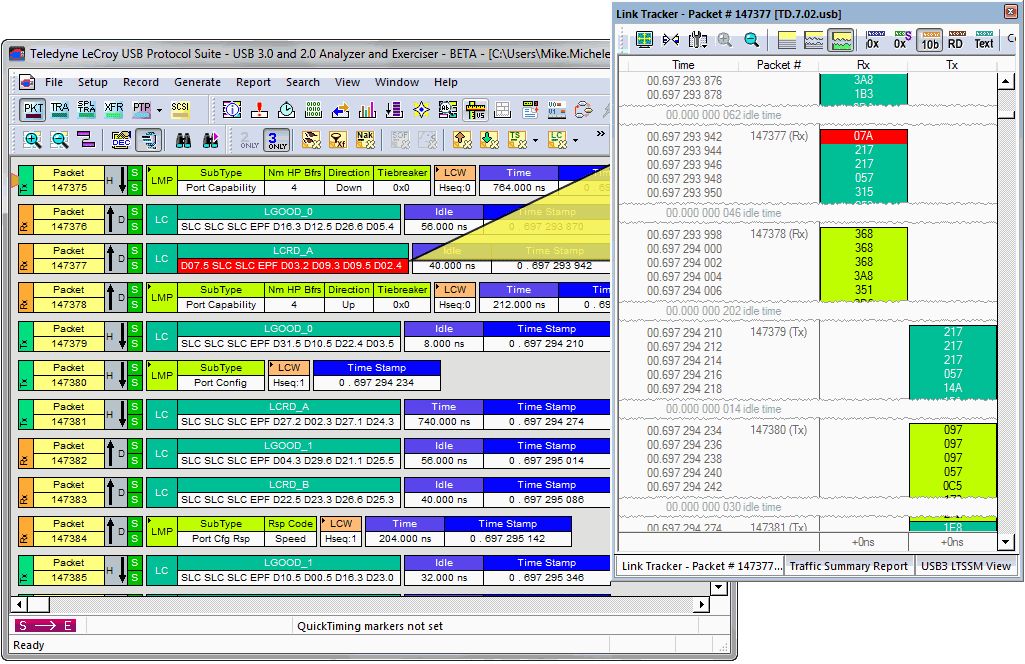

저수준 분석
Voyager 유휴, 패킷 간 기호, 손상된 5비트 코드 및 10비트 데이터 블록을 포함하여 10 및 128Gb/s 링크 속도에서 모든 전환을 캡처하는 시장의 유일한 분석기입니다. Link Tracker는 800ps의 타이밍 분해능으로 주문된 모든 세트의 시간순 업스트림/다운스트림 디스플레이를 제공합니다. 낮은 수준의 디버깅을 지원하도록 설계된 트레이닝 시퀀스를 포함한 모든 기호는 원시 10비트, 8비트, 스크램블 및 스크램블되지 않은 진수 형식으로 표시될 수 있습니다. 한 번의 클릭으로 심볼 간 타이밍 측정이 가능합니다.

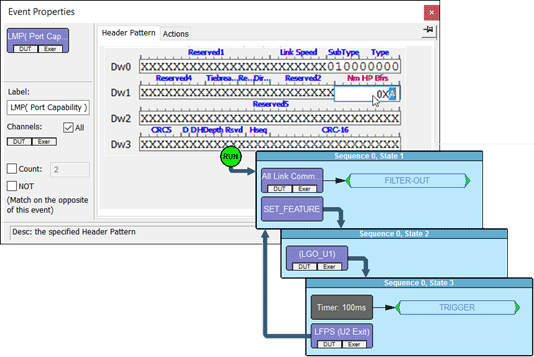

지능형 트리거링 및 필터링
The Voyager 관심 있는 프로토콜 이벤트를 정확히 찾아내기 위한 하드웨어 트리거링을 제공합니다. 트리거 이벤트는 버스 상태 및 정렬된 세트(링크 업, SKP 등)를 포함한 가장 낮은 레벨이나 주소 또는 패킷 유형(ACK, 데이터 등)을 포함한 헤더 필드에서 지정할 수 있습니다. 분석기는 SKP, 유휴 및 트레이닝 시퀀스와 같은 중복 패턴을 삭제하여 버퍼에서 원치 않는 트래픽을 실시간으로 필터링할 수 있습니다. Voyager그래픽 방식의 드래그 앤 드롭 인터페이스로 설정이 쉽습니다.
프로토콜 오류 감지
텔레다인 르크로이 Voyager 50개 이상의 다양한 USB 문제와 15개의 고유한 PD 오류 조건을 포함하여 실제 프로토콜 오류를 감지하고 표시할 수 있습니다. 하위 계층에서는 트레이닝 시퀀스, 헤더 필드, 링크 계층 핸드셰이크 및 타이밍 매개변수가 자동으로 확인됩니다. SCSI 및 USB 트랜잭션 계층에서 개별 교환의 완전성을 확인합니다. Spec-View는 헤더 필드를 진수 또는 binary 또한 오류를 빨간색으로 표시합니다.
USB PD, USB 2.0, 3.0 및 3.2 트래픽 생성을 모두 지원하는 포괄적인 운동 기능이 내장되어 있습니다. Voyager 플랫폼. 운동기 옵션을 사용하면 사용자가 헤더, 페이로드, 타이밍 및 링크 상태를 저수준으로 제어하여 표준 USB 케이블을 통해 사용자 지정 패킷을 전송할 수 있습니다. Voyager ReadyLink™는 하드웨어에서 링크 동기화, 흐름 제어 및 헤더 확인을 자동으로 수행합니다. 트랜잭션 엔진은 NRDY 재시도 조건을 관리하여 다음을 허용합니다. Voyager 전체 회선 속도로 작동하고 사양에 정의된 대로 DUT에 올바르게 응답합니다. 오버라이드를 통해 오류 삽입, LFPS 간격 단축, 링크 교육 시퀀스 또는 핸드셰이크 타이밍과 같은 정상적인 동작을 변경할 수 있습니다.
배송안내
배송 지역 | 대한민국 전지역
배송비 | 2,500원 (50,000원 이상 결제시 무료배송)
배송기간 | 주말 공휴일 제외 2~5일
- 모든 배송은 택배사 사정으로 지연될 수 있습니다.
교환 및 반품 안내
- 고객 변심으로 인한 교환/반품은 상품 수령 후 14일 이내 가능합니다.
- 고객 귀책 사유로 인한 반품의 경우 왕복 택배비는 고객 부담입니다.
- 반품접수 기한이 지난 경우, 제품 및 패키지 훼손, 사용 흔적이 있는 제품은 교환/반품이 불가합니다.
USB 5Gb/s, 10Gb/s 및 PD 프로토콜 분석기 및 컴플라이언스 테스터
USB 2.0을 위해 설계된 산업 표준 USB 프로토콜 검증 및 규정 준수 테스트 플랫폼 USB 3.2, USB Type-C 및 전원 공급
USB Type-C 및 전원 공급
480Mb/s, 5Gb/s, 10Gb/s
USB Type-C™, 3.2 Gen 2x1 및 Power Delivery 3.2 사양을 포괄적으로 지원하는 Teledyne LeCroy의 전설적인 Voyager 분석기 플랫폼은 빠른 디버그, 분석 및 문제 해결을 위해 업계에서 가장 정확하고 신뢰할 수 있는 SuperSpeed USB 및 PD 프로토콜 캡처를 제공합니다. 사실상의 표준 CATC Trace™ 디스플레이를 특징으로 하며 포착하기 어려운 프로토콜 오류를 발견하는 데 도움이 되는 혁신적인 기능이 탑재된 Voyager 플랫폼은 모든 USB 프로토콜 검증 작업을 위한 현명한 선택입니다.

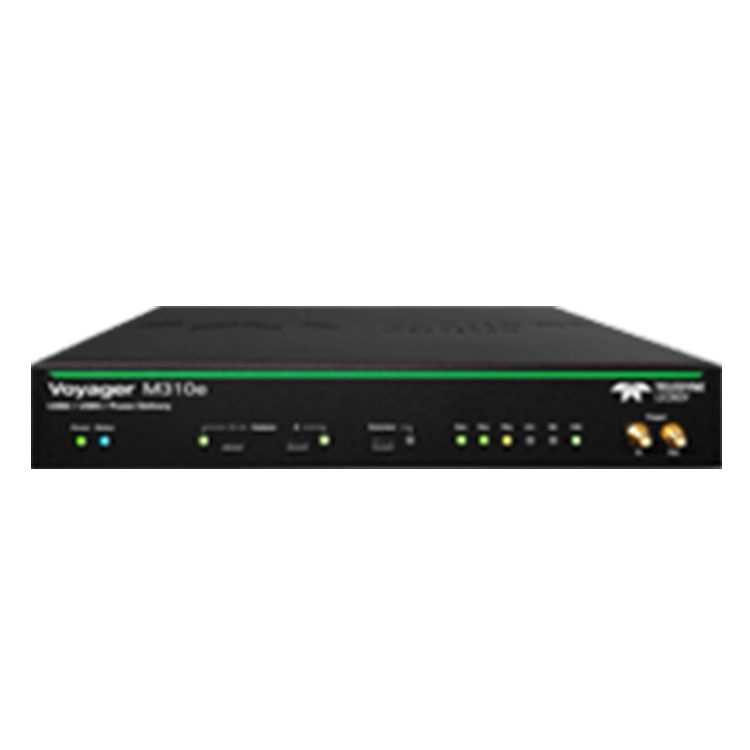

고도로 구성 가능한 Voyager M310e 플랫폼은 USB Power Delivery 3.2, Type-C를 포함한 가장 광범위한 공식 USB-IF 규정 준수 사양을 지원합니다. USB 3.2 링크 계층, USB 허브 및 DP Alt 모드. M310e는 PD 소스, 싱크 및 이중 역할 장치 외에도 USB 2.0, 3.2에 대한 호스트 및 엔드포인트 동작을 에뮬레이션할 수 있는 통합 연습기와 함께 제공됩니다. 이제 Power Delivery Extended Power Range(EPR) 장치를 지원하도록 강화된 M310e는 USB 인증을 위한 '원스톱' 솔루션입니다. 이제 IEC 62680(USB) 적합성 테스트를 완벽하게 지원합니다(참조 백서)
