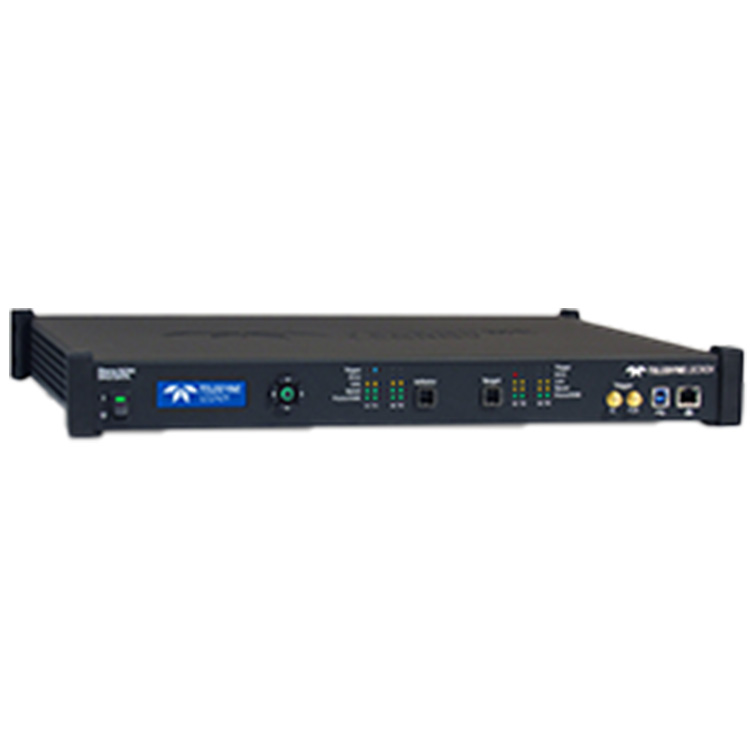

Sierra M244 프로토콜 분석기
텔레다인 르크로이 Sierra M244는 차세대 스토리지 시스템, 장치 및 소프트웨어를 테스트하기 위한 업계 최초의 SAS 4.0 프로토콜 분석기/잼머/트레이너 시스템입니다.
데이터 요금
24Gb/s, 12Gb/s 6Gb/s, 3Gb/s

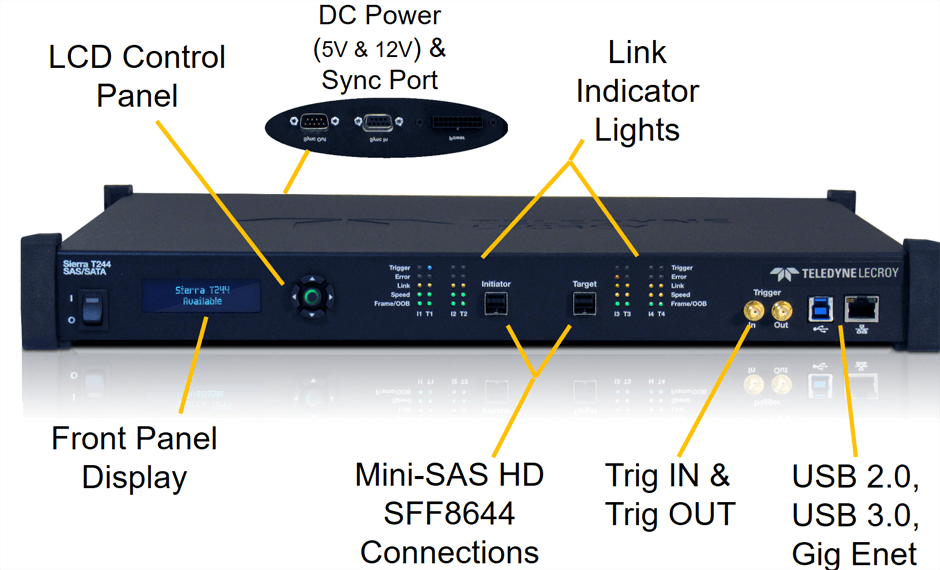

Sierra 플랫폼은 사양 변경에 적응할 수 있는 완전히 재프로그래밍 가능한 프로토콜 처리 엔진을 갖추고 있습니다. "interleaved FEC" 및 "bit-level re-timers"를 포함한 향후 SAS 개선 사항은 간단한 펌웨어 업데이트로 해결할 수 있습니다. Sierra에 대한 호스트 연결은 캡처된 트래픽에 대한 빠른 액세스에 최적화되어 있으며 SuperSpeed USB 및 기가비트 이더넷을 모두 포함합니다. Mini-SAS HD 포트를 통해 SAS 12Gb/s 및 향후 SAS 24Gb/s 장치에 쉽게 연결할 수 있습니다.
유연한 라이센싱 옵션을 통해 듀얼 포트(2) 또는 와이드 포트(4) 링크를 지원할 수 있습니다. M244는 SAS 4.0을 지원하도록 라이선스를 받거나 필요한 경우 3.0G를 지원하도록 현장에서 업그레이드할 수 있는 SAS 24 라이선스를 받을 수 있습니다. 메모리 버퍼는 최대의 유연성을 위해 모든 활성 포트에서 공유됩니다. 단순히 여러 Sierra 장치를 함께 계단식 연결하여 많은 포트 수의 애플리케이션이 가능합니다(최대 32개의 물리적 링크).
isconnect / Reconnect를 사용하면 Sierra 시스템을 활성화한 후 호스트 노트북에서 분리합니다. 분석기는 트리거 조건을 투명하게 대기하고 사용자가 분석기에 다시 연결할 때까지 캡처된 트래픽을 메모리에 보존합니다. 내장 포트는 대상 장치가 SSD 또는 HDD에 12V 또는 5V 전원을 공급할 수 있도록 DC 전원을 제공합니다. 후면 섀시에는 CrossSync 기술을 사용하여 여러 분석기 장치 및 기타 프로토콜의 트레이스 캡처를 동기화할 수 있는 동기화 포트도 있습니다.

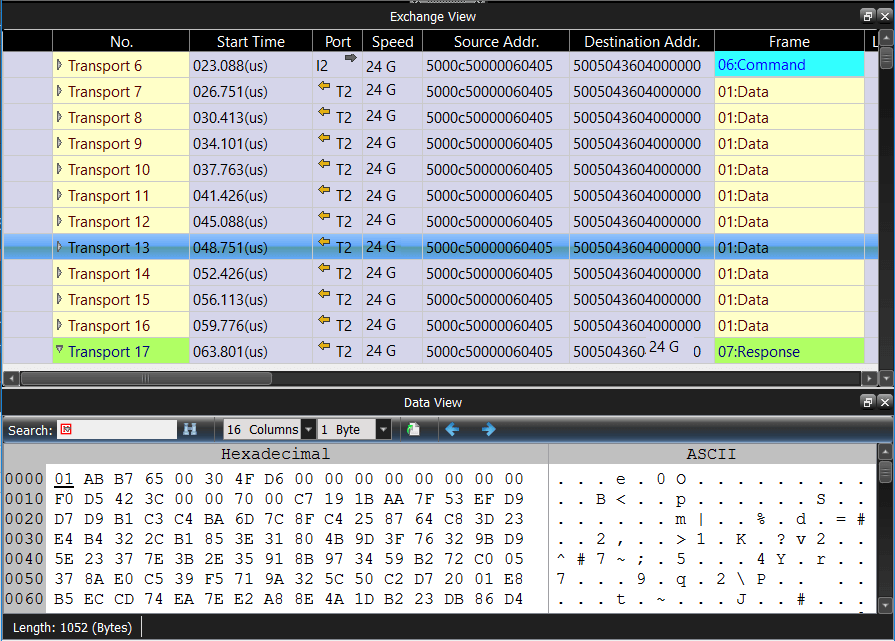

Teledyne LeCroy의 전문가 분석 소프트웨어와 완벽하게 통합되어 있습니다. Sierra 이 플랫폼은 프로토콜 트래픽을 이해하기 쉽게 표시하는 개선된 그래픽 인터페이스를 통해 기존 디버깅 도구의 문제점을 해결합니다. 명령과 프레임을 순차적으로 볼 수 있도록 스프레드시트 뷰는 기존 표 형식을 제공하며, 이 형식을 사용자 정의하여 별도의 열에 필드를 추가할 수 있습니다. Exchange 레벨은 프레임과 기본 요소를 논리적 SCSI 명령, 데이터 및 상태 트랜잭션으로 조합합니다. 이는 명령과 상태 사이에 큰 차이가 발생할 수 있는 와이드 포트 추적에 매우 중요합니다.
Exchange 뷰를 사용하면 Discovery 요청/응답, SCSI 감지 데이터, ASCQ 필드를 포함하여 SCSI 및 SAS 관리 트랜잭션이 완전히 디코딩된 것을 확인할 수 있습니다. 모든 분석 뷰는 동시에 사용할 수 있으며, 하나의 애플리케이션 내에서 자동으로 동기화되어 표시됩니다. 표시 및 필터링 옵션을 원하는 대로 조합하여 기본 뷰로 구성하여 캡처된 트래픽을 더 빠르게 분석할 수 있습니다. 논리적 명령 수준에서 추적을 탐색한 후, 시간순 패킷 수준까지 쉽게 드릴다운할 수 있습니다.

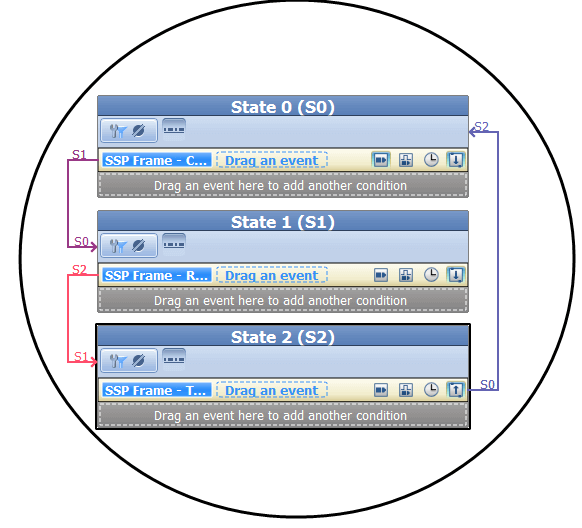

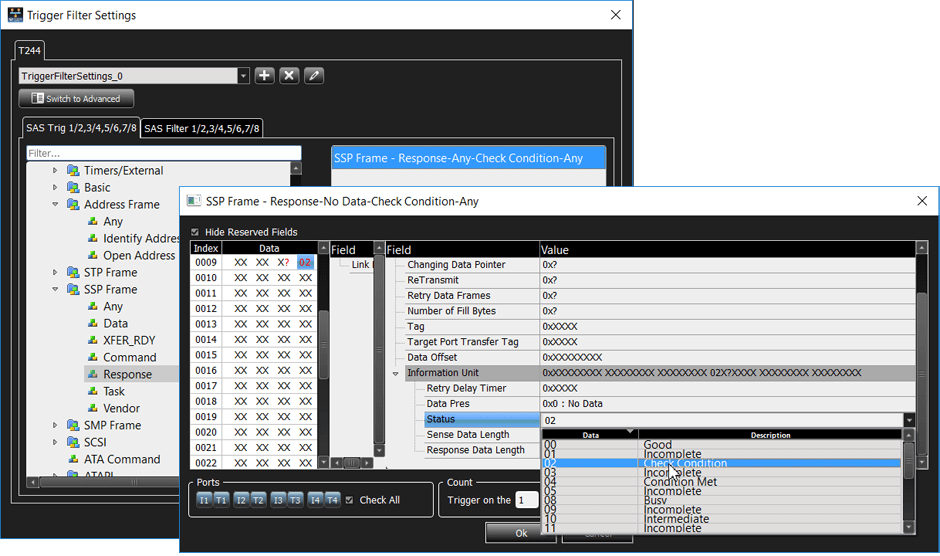

Sierra는 관심 있는 프로토콜 이벤트를 정확히 찾아내는 하드웨어 트리거링을 제공합니다. 트리거 이벤트는 오류 조건, 버스 상태, 프리미티브(등...) 헤더 필드(패킷 유형, LBA 등...) 또는 SCSI 매개변수(CDB, 태그 등...)를 포함하여 가장 낮은 수준에서 지정할 수 있습니다. ). 고급 모드는 24개의 순차 상태, 4개의 독립 타이머, 다중 카운터, 각 상태에서 사전 필터링 기능, 각 포트 쌍에 개별 트리거를 할당하는 기능을 제공합니다. 사용자는 상태 변경 간의 타이밍 위반과 같은 보다 복잡한 이벤트를 포함하여 정교한 순차 이벤트 트리거 시나리오를 정의할 수 있습니다. 속도 협상에서 프로토콜 오류에 이르기까지 거의 모든 논리적 SAS 또는 SATA 이벤트를 트리거 이벤트로 정의할 수 있습니다
Sierra SAS 검증 시스템은 프로토콜 문제를 찾고 식별하는 데 도움이 되는 광범위한 트래픽 메트릭과 통계를 제공합니다. 통계 보고서는 추적 중인 이벤트에 대한 하이퍼링크를 제공합니다. 빠른 검색으로 스프레드시트 보기에서 쉽게 탐색할 수 있습니다. 임의의 필드를 클릭하고 다음 항목으로 앞뒤로 이동합니다. 부울 연산자를 추가하여 더 낮거나 더 높은 값을 찾습니다. 명령, 주소, 태그 또는 상태로 쉽게 검색할 수 있습니다. 빠른 필터는 동일한 쉬운 메커니즘을 사용하여 선택한 필드를 숨깁니다. 마커를 추가, 검색 및 툴팁으로 표시할 수 있습니다.
Sierra InFusion 시스템이 SAS 또는 SATA 링크에 추가되면 부팅 순서를 자동으로 전달하고 장치 간의 모든 프로토콜 핸드셰이킹을 유지합니다. 원본 데이터 스트림의 충실한 복사본을 전송하는 동안 자동으로 회선을 모니터링합니다. 시스템은 프레임을 수정하거나 오류를 주입하기 전에 특정 시간 간격 또는 사용자가 지정한 이벤트를 기다립니다. Sierra InFusion은 단일 오류, 다중 오류 또는 무작위 오류를 보내도록 구성할 수 있습니다.

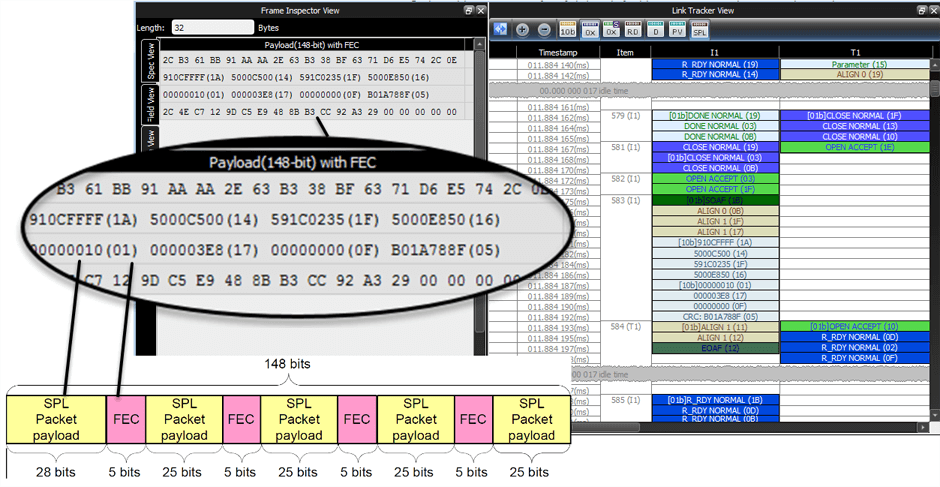

프레임 내에서 필드를 변경할 때 Sierra InFusion 트래픽 수정자는 필요한 경우 FEC 및/또는 CRC 재계산을 포함하여 아웃바운드 프레임 구조를 보존합니다. 테스트 중인 장치에서 전송된 실제 응답은 진정한 종단 간 시스템 테스트를 허용하도록 수정하지 않고 Sierra 시스템을 통과합니다.
| 드롭 프레임 | 기본형 삭제 | DWORD 캡처 |
| 드롭 링크 | 프리미티브 바꾸기 | FEC 수정 가능 오류 |
| DWORD 삽입 | DWORD 변경 | FEC 수정 불가 오류 |
| 프레임 자르기 | CRC 오류 삽입 | 속도 협상 변경 |
| 실행 불일치 오류 삽입 | 심볼 에러 삽입 | 데이터 패턴 바꾸기 |
| Idle 삽입 | 프리미티브 삽입 | 연결 거부 |
| 손상된 프레임 | 플로우 콘트롤 손상 | 루프 시나리오 |
| 손상된 SSP, SMP, STP 프레임 내용 | 마커 삽입 | 임의의 상태로 이동 |
| 강제 확인 조건 | 카운트 이벤트 | 트리거 |
시퀀스당 최대 256개의 순차 대기 상태를 갖는 듀얼 시퀀서를 사용하면 정교한 오류 주입 전략이 가능합니다. 각 상태는 다른 조건을 확인하거나 다음 상태로 분기하기 전에 다른 오류를 주입하도록 구성할 수 있습니다. 루핑을 통해 오류 주입 시퀀스를 특정 간격으로 반복할 수 있습니다. 각 순차 상태에는 특정 링크 조건을 더욱 효과적으로 분리하기 위한 타이머와 카운터를 포함할 수도 있습니다.

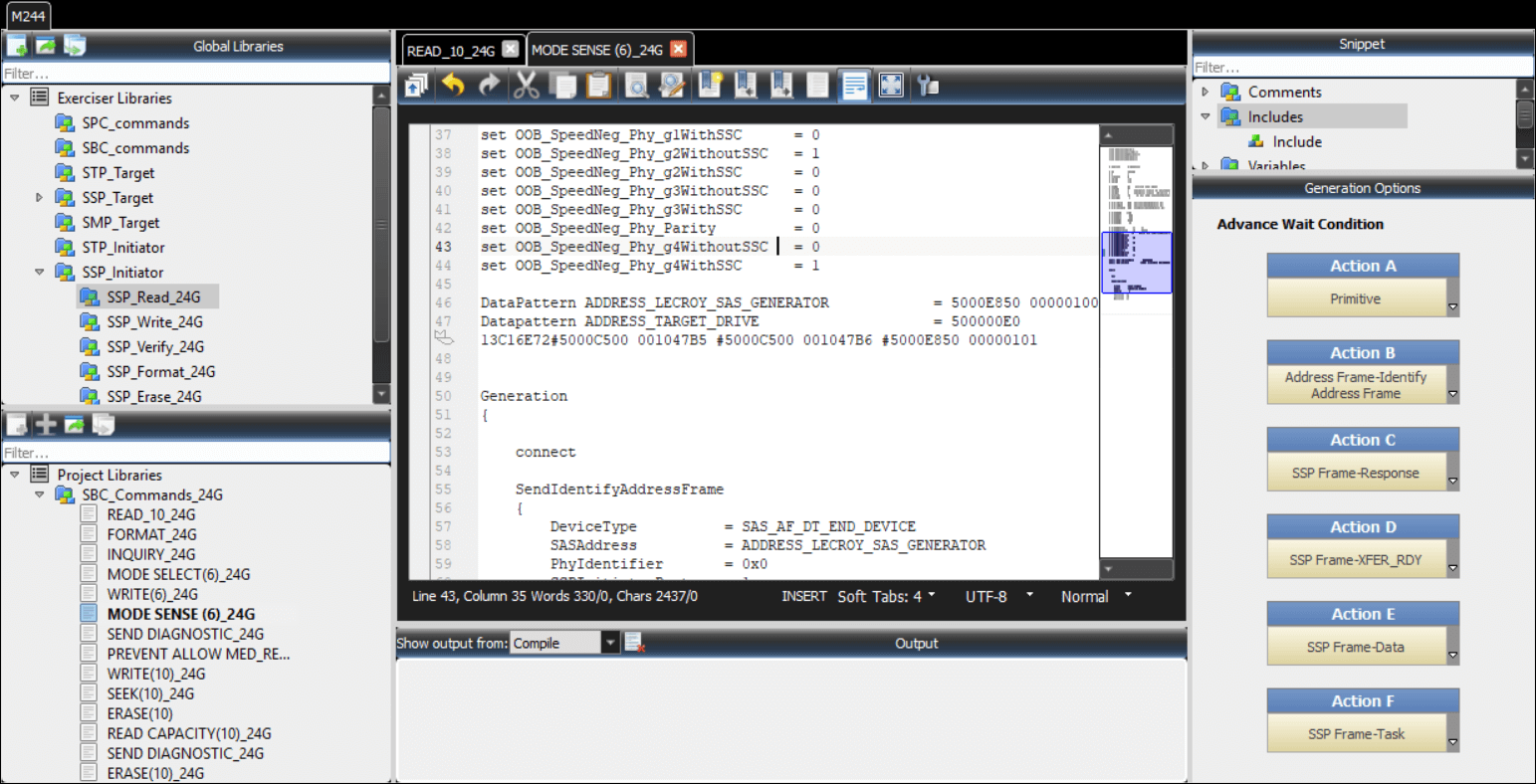

연습기는 표준 MiniSAS HD 케이블로 테스트 중인 시스템에 연결하고 디버그 및 분석을 위해 동시 트래픽 생성 및 패킷 수준 세부 정보 캡처를 제공합니다. 실시간으로 작동하는 스크립트 기반 API를 사용하여 사용자가 전체 24G 회선 속도에서 하위 수준 기능을 세심하게 테스트할 수 있습니다. 또한 사용자는 헤더, 페이로드 및 타이밍에 대한 낮은 수준의 제어를 통해 사용자 지정 트래픽 패턴을 전송할 수 있습니다. 유효하지 않은 한계 프로토콜 조건은 오류 복구 및 장치 신뢰성을 검증하기 위해 쉽게 생성됩니다.
