Portable Video Analyzer/Generator

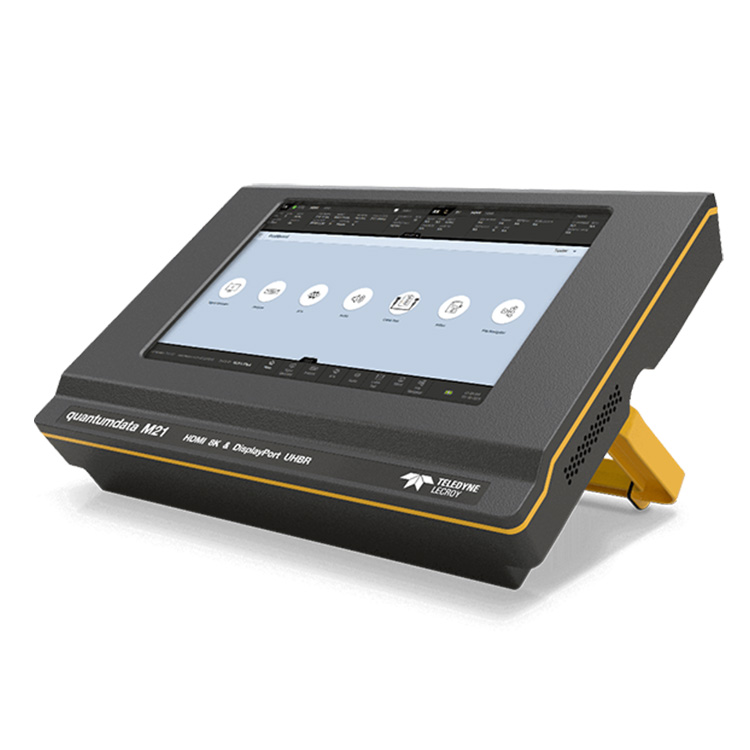

M21은 기능이 풍부한 HDMI 비디오 생성기, HDMI 비디오 분석기 및 DisplayPort 비디오 분석기입니다. M21은 R&D 환경의 데스크탑이나 ProAV 통합업체에 이상적입니다. API를 사용하면 제조 생산 라인에서 TV를 자동으로 테스트하는 데에도 적합합니다.
HDMI/DisplayPort
기술
TMDS, FRL/HBR3, UHBR
라인 코딩
회사 개요
텔레다인 르크로이 quantumdata HDMI 및 DisplayPort 테스트용 M21 비디오 분석기는 HDMI 및 DisplayPort 소스 장치 테스트를 위한 전문 A/V 설치자뿐만 아니라 R&D 분야의 설계 및 엔지니어에게 다양한 이점을 제공합니다. M21 기기에는 HDMI 48Gb/s 비디오 생성기가 장착되어 있어 테스트 엔지니어와 전문 A/V 통합자가 디지털 비디오 디스플레이에서 다양한 비디오, 오디오 및 프로토콜 테스트를 실행할 수 있습니다. HDMI 비디오 분석기와 비디오 생성기를 모두 갖춘 M21은 분배 장비와 케이블을 테스트하는 데에도 사용할 수 있습니다.
휴대용 크기, 배터리 작동 및 사용자 친화적인 대형 터치 스크린은 풍부한 기능 세트를 보완하는 편의성을 제공합니다. 사용자 인터페이스 설계 및 테스트 기능은 개별 장치에서 테스트를 실행하든 전체 디지털 비디오 배포 네트워크에서 테스트를 실행하든 관계없이 인사이트 확보 시간을 크게 단축합니다.
주요 특징
- HDMI TMDS, FRL 비디오 생성기는 HDMI의 8K 해상도를 지원하는 초고화질 TV를 테스트하기 위한 것으로, 48Gb/s의 링크 속도로 동작
- HDMI TMDS 및 FRL 비디오 분석기는 최대 48Gb/s(레인 당 12Gb/s) 속도로 동작
- DisplayPort HBR 및 UHBR 비디오 분석기는 최대 54Gb/s(USB-C의 레인 당 13.5Gb/s) 속도로 동작
- 비디오 분석은 수신되는 비디오 프레임을 볼 수 있게 하며, 비디오 타이밍 파라미터와 필수 비디오 파라미터 값이 표시되는 상태 바를 제공
- 프로토콜 메타데이터 뷰어는 주요 링크 메타데이터 패킷을 확인하기 위한 도구
- Aux Channel Analyzer (ACA) 유틸리티는 HDMI DDC 및 DisplayPort Aux 채널을 실시간으로 모니터링하여 EDID 교환, FRL 및 DisplayPort 링크 트레이닝, HDCP 인증(HDCP 2.3 포함), HDMI SCDC 레지스터 읽기 및 쓰기, DisplayPort DPCD 레지스터 읽기 및 쓰기를 가능하게 함.
- Aux Channel Analyzer (ACA)의 패시브 프로토콜 기능은 소스 장치와 싱크 장치 사이의 HDMI DDC 또는 DisplayPort Aux 채널을 수동으로 모니터링 가능
- 개선된 오디오 리턴 채널(eARC)은 eARC 송신 및 수신 장치의 기본적인 테스트 가능
- 비디오 패턴 및 포맷 라이브러리는 고다이내믹 레인지(HDR)를 위한 테스트 패턴들을 포함하는 라이브러리
- 배터리로 작동, 1시간 충전으로 최대 6시간
- 자동화된 테스트를 위한 명령줄 인터페이스
엑세서리
다음 케이블은 M21 테스트 장비와 함께 제공됩니다.
- 전원 공급 장치(42A0000011175) – USB-C 전원용 벽면 전원 어댑터 60와트
- 전원 어댑터 키트(42A0000011176) – 국제 전원 플러그 키트
- HDMI-HDMI 케이블(p/n 42A0000009771) – 2미터 HDMI-HDMI 케이블은 M21의 HDMI Tx 및 Rx 포트를 HDMI 소스 또는 싱크 장치에 연결하는 데 사용됩니다.
- USB-C 40Gb/s(42A0000011304) – 길이가 0.8미터인 E 마크가 있는 USB-C 케이블
- USB-C 40Gb/s(930702-00) – 0.3m 길이의 표시되지 않은 USB-C 케이블
- 이더넷 크로스오버 케이블(30-00151) – PC GUI를 통해 관리하기 위해 PC에 연결하기 위한 이더넷 케이블입니다. 명령줄 제어 및 소프트웨어 업그레이드에도 사용됩니다.
- DisplayPort Standard to DisplayPort Standard 케이블(p/n 933193-00) – 1미터 DisplayPort to DisplayPort 케이블은 M21의 DisplayPort 수신 포트를 DisplayPort 소스 장치에 연결하는 데 사용
Download Data Sheet
배송안내
배송 지역 | 대한민국 전지역
배송비 | 2,500원 (50,000원 이상 결제시 무료배송)
배송기간 | 주말 공휴일 제외 2~5일
- 모든 배송은 택배사 사정으로 지연될 수 있습니다.
교환 및 반품 안내
- 고객 변심으로 인한 교환/반품은 상품 수령 후 14일 이내 가능합니다.
- 고객 귀책 사유로 인한 반품의 경우 왕복 택배비는 고객 부담입니다.
- 반품접수 기한이 지난 경우, 제품 및 패키지 훼손, 사용 흔적이 있는 제품은 교환/반품이 불가합니다.
