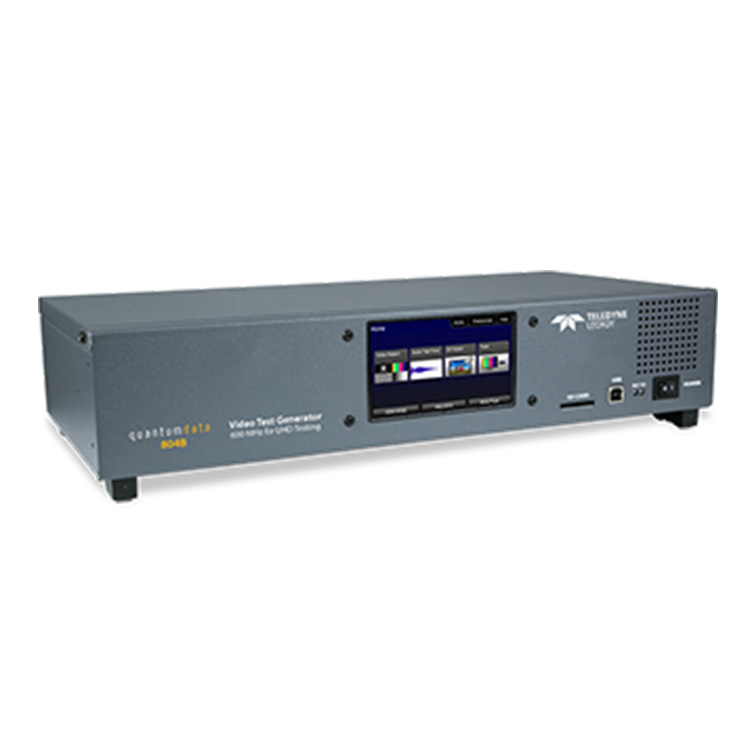

804 비디오 테스트 생성기
Teledyne LeCroy 랙 장착 가능 quantumdata 804 비디오 테스트 생성기는 최신 HDMI HDTV를 테스트하는 데 최적화되어 있습니다. 804 비디오 생성기는 최대 225MHz로 작동하는 HDMI 해상도 테스트를 지원합니다. 이를 통해 최대 225MHz 클록 속도의 HD TV를 테스트할 수 있습니다.
HDMI
티디엠, 프릴
The quantumdata 804 비디오 제너레이터는 여러 HDMI 입력이 있는 HDTV를 테스트하기 위해 4개(804)의 HDMI 출력을 제공합니다. 모두 동시에 활성화됩니다. 이를 통해 HDTV에서 각 HDMI 입력을 테스트하는 데 종종 필요한 스플리터가 필요 없습니다. 이러한 비디오 제너레이터는 컴포넌트 아날로그 및 컴포지트 아날로그 비디오와 HDMI를 출력할 수 있습니다. 비디오 타이밍과 이미지 간 전환이 빠릅니다. 3는 HDCP, EDID 및 CEC와 같은 HDMI 프로토콜에 대한 테스트를 포함하여 HDTV를 테스트하는 데 필요한 모든 표준 비디오 타이밍 및 테스트 패턴(XNUMXD 지원 포함)을 갖추고 있습니다.
804 비디오 제너레이터는 다양한 오디오 테스트 신호를 사용하여 압축 및 비압축 HDMI 오디오 형식을 테스트합니다. HDTV의 아날로그 오디오 입력도 기기의 프로그래밍 가능한 아날로그 오디오 출력을 사용하여 테스트할 수 있습니다.
제조 엔지니어는 804 시리즈 계측기를 몇 가지 다른 방식으로 작동하도록 선택할 수 있습니다. 계측기는 사용자 친화적인 터치 스크린 인터페이스를 통해 제어할 수 있으며, 테스트 중 상태도 제공합니다. 자동화된 테스트 시스템으로 제어하는 경우, 804는 광범위한 명령 세트를 통해 작동할 수 있습니다. 804는 생산 시설에서 Teledyne LeCroy에서 익숙해진 것과 동일한 명령을 지원합니다. quantumdata 802 및 881 시리즈 테스트 기기. 또는 옵션 프로그래밍 가능 키패드를 USB 포트 또는 RS-232 포트에 연결하여 키패드 제어를 할 수 있습니다.
804는 프로덕션에서 HDTV를 테스트하는 데 필요한 기능과 기능을 제공하며 매력적인 가격으로 제공됩니다. 주문 및 가격 정보는 Quantum Data 유통업체 또는 담당자에게 문의하세요.
다음은 804/804A 표준 기능 및 이점의 핵심 목록입니다. 모든 기능, 이점, 옵션 및 사양 목록은 804 데이터 시트를 참조하십시오.
804 HDMI 출력(Tx) 포트(4) – 4개(165)의 HDMI 출력 포트는 딥 컬러를 위해 최대 225MHz 픽셀 속도와 XNUMXMHz TMDS 클록 속도의 HDMI HDTV 및 기타 싱크 장치를 테스트하기 위해 알려진 양호한 HDMI 소스 장치의 에뮬레이션을 지원합니다. XNUMX개의 HDMI Tx 포트는 모두 동일한 비디오 형식과 테스트 패턴을 출력합니다.
광범위한 형식 및 테스트 패턴 라이브러리 – 딥 컬러와 3D를 포함한 하이엔드 HDTV에서 다양한 비디오 테스트 케이스를 테스트할 수 있습니다.
HDMI 싱크의 프로토콜 테스트 – HDMI 싱크 장치에서 HDCP 인증, EDID 및 CEC가 제대로 작동하는지 확인할 수 있습니다.
복합 아날로그 비디오 출력 – 컴포지트 및 S-비디오 출력에서 NTSC 및 PAL 형식의 SDTV 입력을 테스트합니다.
컴포넌트 및 RGB 아날로그 비디오 출력(VGA – HD15 커넥터) – 최대 80MHz(최대 속도)의 SDTV, HDTV 및 PC 모니터에서 아날로그 비디오 입력을 테스트합니다. 픽셀 더블링을 통해 80MHz 이상의 해상도가 지원됩니다.
컴포넌트 아날로그 비디오 출력(BNC 커넥터) – 최대 80MHz(최대 속도)의 SDTV 및 HDTV에서 아날로그 비디오 입력을 테스트합니다. 픽셀 더블링을 통해 80MHz 이상의 해상도가 지원됩니다.
비압축 LPCM 및 압축 형식에 대한 오디오 테스트 톤 및 클립 – LPCM 및 Dolby TrueHD, DTS Master Audio를 비롯한 Dolby와 DTS 압축 형식을 비롯한 다양한 오디오 형식을 HDMI 오디오 렌더링 장치가 지원하는지 확인할 수 있습니다.
아날로그 오디오 출력 – 압축 및 비압축 오디오 형식을 지원합니다.
다음은 804/804A의 핵심 옵션 기능 중 일부 목록입니다. 모든 기능, 이점, 옵션 및 사양 목록은 804 및 804A 데이터 시트를 참조하십시오.
THX 테스트 패턴 팩 – THX 테스트 패턴을 사용하면 A/V 전문가가 고급 3D 지원 HDTV의 디스플레이를 보정하여 전 세계 후반 작업 시설에서 사용하는 것과 동일한 표준에 맞출 수 있습니다.
이미징 사이언스 파운데이션(ISF) 테스트 패턴 팩 – ISF 테스트 패턴을 사용하면 A/V 전문가가 최신 하이엔드 HDTV의 디스플레이를 보정할 수 있습니다.
중국 Res 테스트 패턴 패키지 – ChinaRes 테스트 패턴은 중국 국가 라디오 및 TV 제품 시험 및 검사 센터에서 지정합니다. 이미지 팩에는 표준 정의 종횡비(오른쪽에 표시됨)와 고화질 종횡비가 모두 포함되어 있습니다. 이 테스트 패턴은 1920×1080, 1280×720, 720×576 및 720×480 해상도에서 지원됩니다.
주의 사항: 804/804A에 사용 가능한 옵션 액세서리를 보려면 액세서리 탭을 참조하세요.
기술 사양
다음은 804의 몇 가지 중요한 사양 목록입니다. 모든 기능, 이점, 옵션 및 사양 목록은 804 데이터 시트를 참조하세요.
인터페이스
조작
물리적
배송안내
배송 지역 | 대한민국 전지역
배송비 | 2,500원 (50,000원 이상 결제시 무료배송)
배송기간 | 주말 공휴일 제외 2~5일
- 모든 배송은 택배사 사정으로 지연될 수 있습니다.
교환 및 반품 안내
- 고객 변심으로 인한 교환/반품은 상품 수령 후 14일 이내 가능합니다.
- 고객 귀책 사유로 인한 반품의 경우 왕복 택배비는 고객 부담입니다.
- 반품접수 기한이 지난 경우, 제품 및 패키지 훼손, 사용 흔적이 있는 제품은 교환/반품이 불가합니다.
