설명

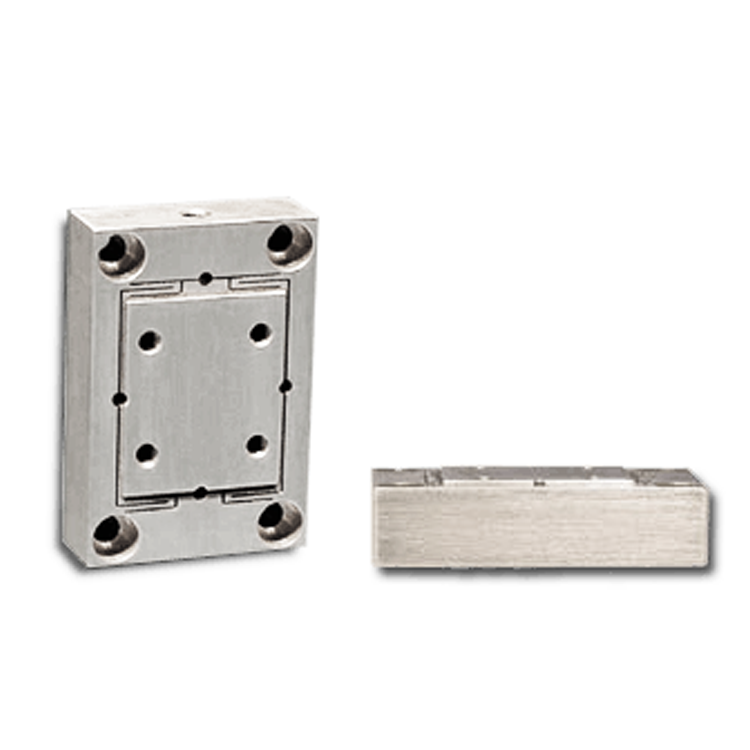

The Nano-Mini is one of the smallest flexure guided piezo nanopositioning stages available. Designed for optimum performance on a small footprint, this stage uses an innovative mini-cross section multilayer piezo ceramic which allows for a stiff stage to translate 10 microns with picometer precision. This unique design makes it ideal for applications in precision metrology and microscopy. Internal position sensors utilizing proprietary PicoQ® technology provide absolute, repeatable position measurement with picometer accuracy under closed loop control. Available in titanium or invar.
Features | Typical Applications |
Technical Specifications | |
| Range of motion | 10 μm |
| Resolution | 0.02 nm |
| Resonant Frequency | 1.5 kHz ±20% |
| Resonant Frequency (50g load) | 650 Hz ±20% |
| Stiffness | 1.0 N/μm ±20% |
| θ roll, θ pitch (typical) | ≤1 μrad |
| θ yaw (typical) | ≤2 μrad |
| Recommended max. load (horizontal)* | 0.5 kg |
| Recommended max. load (vertical)* | 0.15 kg |
| Body Material | Titanium or Invar |
| Controller | Nano-Drive® |
| * Larger load requirements should be discussed with our engineering staff. | |
