설명

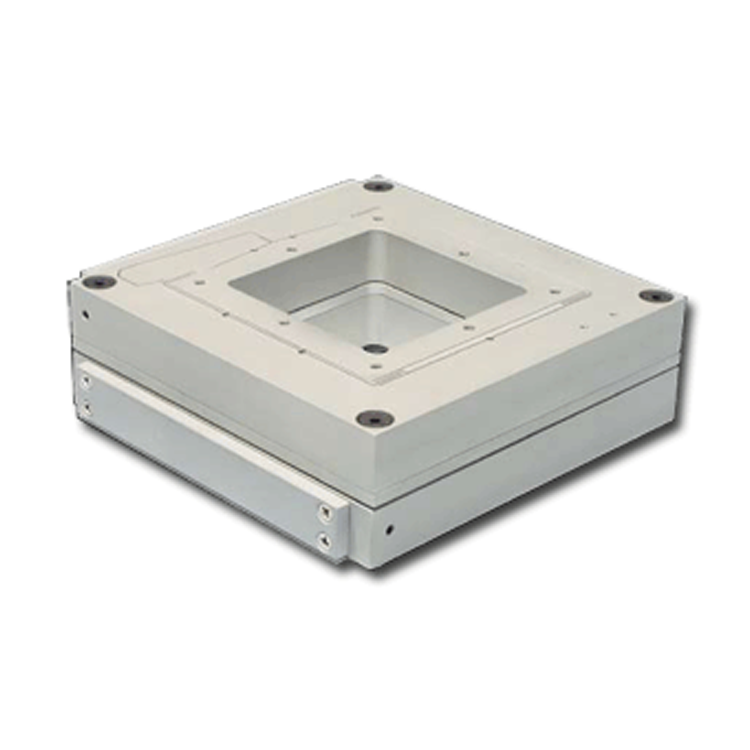

The Nano-H Series is a compact 2-axis piezo nanopositioning stage which provides excellent positioning performance at an economical price. The large center aperture makes the Nano-H Series ideal for applications requiring transmitted beams, or the mounting of bulky components such as multiple fibers, optics, and metrology probes. Internal position sensors utilizing proprietary PicoQ® technology provide absolute, repeatable position measurement and picometer accuracy when operated with the Nano-Drive® controller. The Nano-H Series is available in and can be constructed from aluminum, invar or titanium.
Features | Typical Applications |
Technical Specifications | |
| Range of motion (Nano-H100) | 100 μm x 100 μm |
| Range of motion (Nano-H50) | 50 μm x 50 μm |
| Resolution (Nano-H100) | 0.2 nm |
| Resolution (Nano-H50) | 0.1 nm |
| Resonant Frequency (X) | 500 Hz ±20% |
| Resonant Frequency (Y) | 250 Hz ±20% |
| Stiffness | 1.0 N/μm |
| θ roll, θ pitch (typical) | ≤1 μrad |
| θ yaw (typical) | ≤3 μrad |
| Recommended max. load (horizontal)* | 0.5 kg |
| Recommended max. load (vertical)* | 0.2 kg |
| Body Material | Al, Invar or Titanium |
| Controller | Nano-Drive® |
| * Larger load requirements should be discussed with our engineering staff. | |
배송안내
배송 지역 | 대한민국 전지역
배송비 | 2,500원 (50,000원 이상 결제시 무료배송)
배송기간 | 주말 공휴일 제외 2~5일
- 모든 배송은 택배사 사정으로 지연될 수 있습니다.
교환 및 반품 안내
- 고객 변심으로 인한 교환/반품은 상품 수령 후 14일 이내 가능합니다.
- 고객 귀책 사유로 인한 반품의 경우 왕복 택배비는 고객 부담입니다.
- 반품접수 기한이 지난 경우, 제품 및 패키지 훼손, 사용 흔적이 있는 제품은 교환/반품이 불가합니다.
