설명

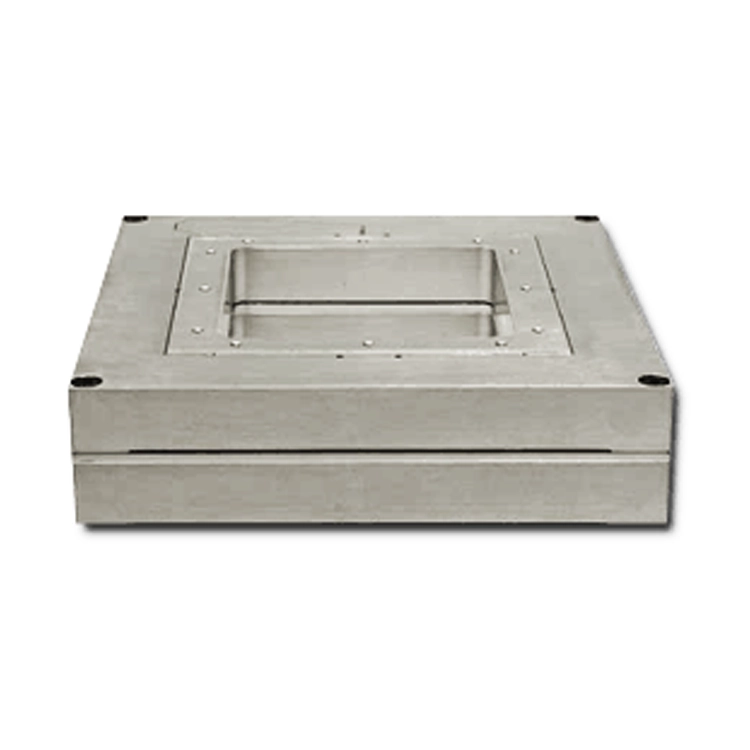

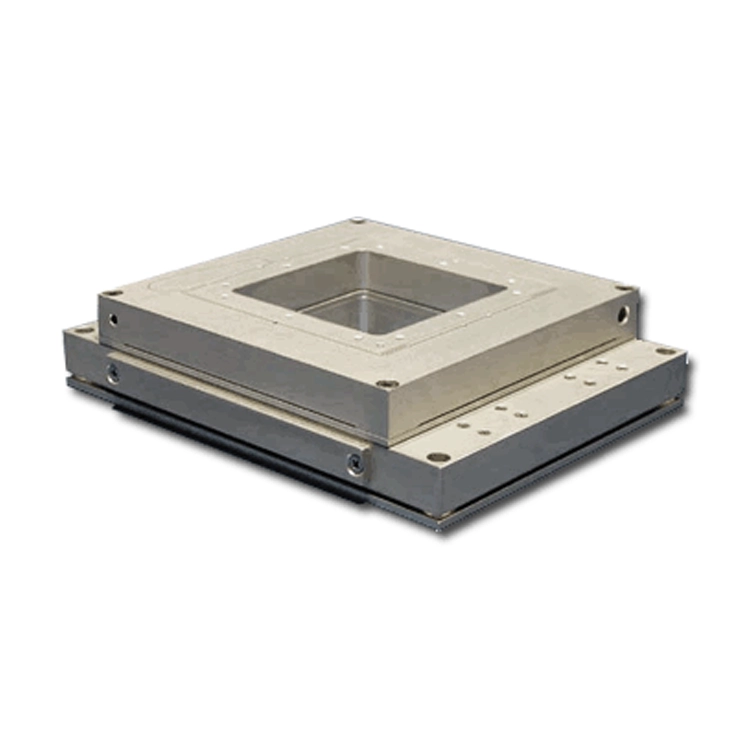

The Nano-T Series are economical, multi-axis piezo nanopositioning systems which are available in a variety of configurations. The Nano-T Series have up to 200 microns range of motion in X and Y, and up to 50 microns in Z. The large center aperture accomodates lenses and probes without compromising performance. Internal position sensors utilizing proprietary PicoQ® technology provide absolute, repeatable position measurement and picometer accuracy under closed loop control. The Nano-T Series is well suited to applications in which precise piezo nanopositioning is required but the overall stage height is not critical. If extremely low profile systems are required, both the Nano-Bio2 and the Nano-LP Series should be considered.
Features | Typical Applications |
Technical Specifications | |
| Range of motion (X, Y) | 100 μm/200 μm |
| Range of motion (Z) | 20 μm/50 μm |
| Resolution XY (100/200 μm) | 0.2/0.4 nm |
| Resolution Z (20/50 μm) | 0.04/0.1 nm |
| Resonant Frequencies | |
| X axis (100/200 μm) | 450/400 Hz ±20% |
| Y axis (100/200 μm) | 250/200 Hz ±20% |
| Z axis (20/50 μm) | 450/350 Hz ±20% |
| Stiffness | 1.0 N/μm |
| θ roll, θ pitch (typical) | ≤1 μrad |
| θ yaw (typical) | ≤3 μrad |
| Recommended max. load (horizontal)* | 0.5 kg |
| Recommended max. load (vertical)* | 0.2 kg |
| Body Material | Al or Invar |
| Controller | Nano-Drive® |
| * Larger load requirements should be discussed with our engineering staff. | |
배송안내
배송 지역 | 대한민국 전지역
배송비 | 2,500원 (50,000원 이상 결제시 무료배송)
배송기간 | 주말 공휴일 제외 2~5일
- 모든 배송은 택배사 사정으로 지연될 수 있습니다.
교환 및 반품 안내
- 고객 변심으로 인한 교환/반품은 상품 수령 후 14일 이내 가능합니다.
- 고객 귀책 사유로 인한 반품의 경우 왕복 택배비는 고객 부담입니다.
- 반품접수 기한이 지난 경우, 제품 및 패키지 훼손, 사용 흔적이 있는 제품은 교환/반품이 불가합니다.
설명
The Nano-T Series are economical, multi-axis piezo nanopositioning systems which are available in a variety of configurations. The Nano-T Series have up to 200 microns range of motion in X and Y, and up to 50 microns in Z. The large center aperture accomodates lenses and probes without compromising performance. Internal position sensors utilizing proprietary PicoQ® technology provide absolute, repeatable position measurement and picometer accuracy under closed loop control. The Nano-T Series is well suited to applications in which precise piezo nanopositioning is required but the overall stage height is not critical. If extremely low profile systems are required, both the Nano-Bio2 and the Nano-LP Series should be considered.
| Features | Typical Applications |
Technical Specifications | |
| Range of motion (X, Y) | 100 μm/200 μm |
| Range of motion (Z) | 20 μm/50 μm |
| Resolution XY (100/200 μm) | 0.2/0.4 nm |
| Resolution Z (20/50 μm) | 0.04/0.1 nm |
| Resonant Frequencies | |
| X axis (100/200 μm) | 450/400 Hz ±20% |
| Y axis (100/200 μm) | 250/200 Hz ±20% |
| Z axis (20/50 μm) | 450/350 Hz ±20% |
| Stiffness | 1.0 N/μm |
| θ roll, θ pitch (typical) | ≤1 μrad |
| θ yaw (typical) | ≤3 μrad |
| Recommended max. load (horizontal)* | 0.5 kg |
| Recommended max. load (vertical)* | 0.2 kg |
| Body Material | Al or Invar |
| Controller | Nano-Drive® |
| * Larger load requirements should be discussed with our engineering staff. | |
