Teledyne Test Tools new T3DSO1000 Oscilloscopes feature two channel and four channel models. The two channel model is available with 100 MHz, a single ADC with a 1 GSa/s maximum sample rate, and a single memory module with 14 Mpts of sample memory.
설명

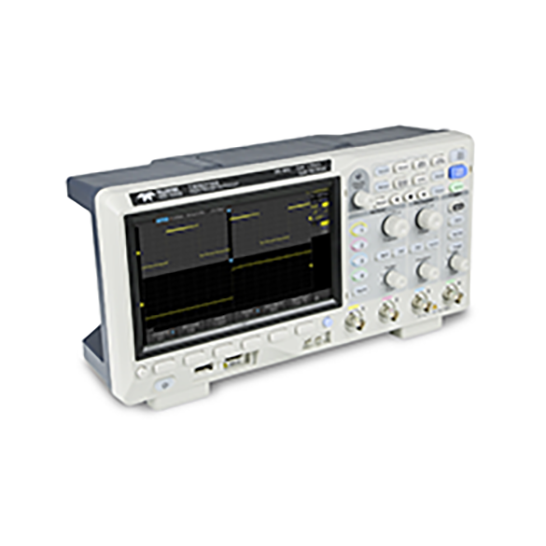

텔레다인 테스트 도구 신제품 T3DSO1000/1000A 오실로스코프는 2채널 모델과 4채널 모델이 특징이다.
두 채널 모델은 100 MHz, 200 MHz 또는 350 MHz 대역폭, 최대 2 GSa/s의 최대 샘플링 속도를 가진 단일 ADC 및 최대 28 Mpts의 샘플 메모리를 사용할 수 있다.
4채널 스코프는 100MHz와 200MHz 모델로 제공되며, 1개의 GSa/s ADC 2개와 14Mpts 메모리 모듈 2개를 통합한다.
모든 채널이 활성화되면 각 채널은 샘플링 속도가 500MSa/s이고 표준 기록 길이가 7Mpts이다.
ADC당 단일 채널만 활성화된 경우 최대 샘플링 속도는 1 GSa/s, 최대 기록 길이는 14Mpts이다. 사용 편의성을 위해 가장 많이 사용하는 기능은 사용자 친화적인 전면 패널 디자인으로 접근할 수 있다.
주요 기능
모델에 따라 최대 28 Mpts의 기록 길이
최대 기록 길이가 최대 28Mpts인 하드웨어 기반 줌 기술을 사용하여 사용자는 오버샘플링으로 더 긴 시간을 더 높은 해상도로 캡처할 수 있으며 줌 기능을 사용하여 각 신호 내에서 더 자세한 정보를 볼 수 있다.
우수한 샘플링 속도
2채널 시리즈는 모델에 따라 1개의 GSa/s 또는 2개의 GSa/s ADC가 있다. 모든 채널이 활성화되면 모델에 따라 각 채널의 최대 샘플링 속도는 500Msa/s 또는 1 GSa/s이다. ADC당 단일 채널이 활성화되면 모델에 따라 1 GSa/s 또는 2 GSa/s의 샘플링 속도를 가진다. 4개의 채널 시리즈는 2개의 1개의 GSa/s ADC를 가지고 있다. 모든 채널이 활성화되면 각 채널은 최대 샘플링 속도가 500MSa/s이다. ADC당 단일 채널이 활성화되면 1 GSa/s의 샘플링 속도를 가진다.
고급 파형 캡처 속도
최대 400,000 wfm/s의 파형 캡처 속도(시퀀스 모드)로 오실로스코프는 비정상적이거나 낮은 확률 이벤트를 쉽게 캡처할 수 있다.
신세대 고속 디스플레이 기술
최대 100,000 wfm/s의 파형 캡처 속도(정상 모드) 및 400,000 wfm/s 시퀀스 모드.
256-레벨 강도 등급 및 색상 표시 모드 지원 최대 28Mpts 기록 길이
산술
FFT, 덧셈, 뺄셈, 곱셈, 나누기, 통합, 미분, 제곱근으로 파형과 측정에서 결과를 신속하게 추출할 수 있다.
256-레벨 강도 등급 설정 및 색 온도 표시
새로운 디스플레이 기술은 빠른 재생 속도를 제공한다. 결과 강도 등급의 추적은 더 적은 빈도로 이벤트가 발생할 때 더 많은 빈도와 조광으로 발생하는 이벤트의 경우 더 밝다.
자동 측정
측정 통계, 확대/축소, 게이트, 수학, 기록 및 참조 기능을 포함하는 최대 38개의 파라미터
기록 파형(히스토리) 모드 및 세그먼트 수집(시퀀스)
기록 기능을 사용하여 최신 트리거 이벤트를 재생하십시오. 세그먼트 메모리 수집은 트리거 이벤트를 여러 메모리 세그먼트(최대 80,000개)에 저장한다. 각 세그먼트는 트리거된 파형을 저장하고 각 프레임에 타임스탬프를 찍는다.
게이트 및 확대/축소 측정
게이트와 줌 측정을 통해 사용자는 파형 데이터 분석 및 통계 임의의 간격을 지정할 수 있다. 이는 유효하지 않거나 관련 없는 데이터로 인해 발생할 수 있는 측정 오류를 방지하여 측정의 유효성과 유연성을 크게 향상시킨다.
다중 인터페이스 유형
USB 호스트, USB 장치(USB-TMC), LAN, 트리거 아웃(Trigger Out)을 통해 사용자는 외부 분석을 위한 데이터와 보고서용 스크린 이미지를 저장할 수 있다.
Download Spec Sheet
For more information, please download the Spec Sheet which includes full technical specifications.
배송안내
배송 지역 | 대한민국 전지역
배송비 | 2,500원 (50,000원 이상 결제시 무료배송)
배송기간 | 주말 공휴일 제외 2~5일
- 모든 배송은 택배사 사정으로 지연될 수 있습니다.
교환 및 반품 안내
- 고객 변심으로 인한 교환/반품은 상품 수령 후 14일 이내 가능합니다.
- 고객 귀책 사유로 인한 반품의 경우 왕복 택배비는 고객 부담입니다.
- 반품접수 기한이 지난 경우, 제품 및 패키지 훼손, 사용 흔적이 있는 제품은 교환/반품이 불가합니다.
설명

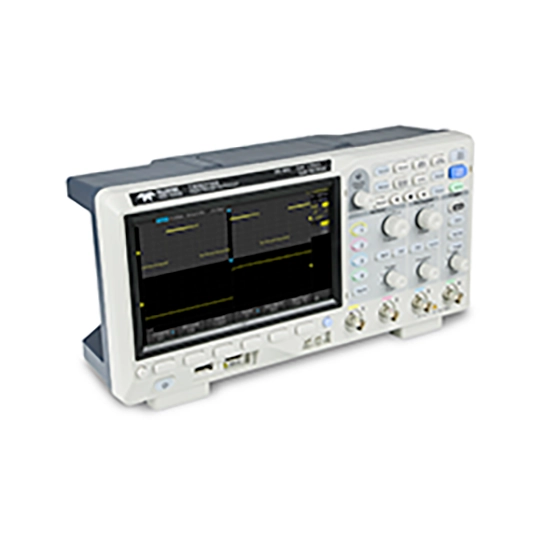

텔레다인 테스트 도구 신제품 T3DSO1000/1000A 오실로스코프는 2채널 모델과 4채널 모델이 특징이다.
