설명
주요 사양 | |
| 대역폭 | 2.5 GHz – 8 GHz |
| Starting from | $32,600 |
| 메모리 | 50 Mpts – 5 Gpts |
| 최대 메모리 | 5 Gpts |
| 최대 샘플링 속도 | 20 GS/s |
| 입력 채널 | 4 |
| 해상도 | 12-bit |

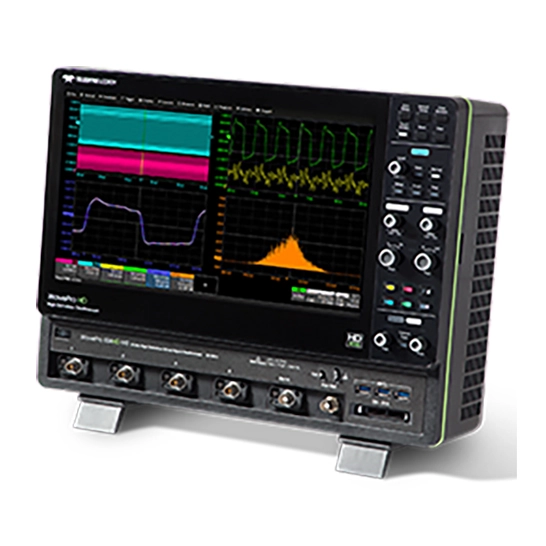

WavePro HD 오실로스코프
WavePro HD 고화질 오실로스코프는 독특한 텔레다인 르크로이 HD4096 기술을 채택하여 최대 8GHz 대역폭에서 12비트 분해능을 달성하여 노이즈가 적고 신호 충실도가 타의 추종을 불허한다. 응답성이 높은 수집 메모리의 최대 5Gpt를 통해 시스템 동작에 대한 가시성을 높이고, 뛰어난 분석 툴박스를 통해 깊은 통찰력을 얻을 수 있다.
주요 기능
HD4096 고화질 기술
차세대 텔레다인 르크로이 HD4096 기술은 다른 오실로스코프에 비해 분해능이 16배, 최대 8GHz 대역폭, 20GS/s 샘플링 속도 등으로 신호를 캡처 및 표시할 수 있다. 캡처해 전시한 파형은 더 깨끗하고 선명하다. 다른 오실로스코프의 노이즈에서 손실되는 신호 디테일은 HD4096과 구별하기 쉽고 선명하게 보인다. HD4096은 향상된 디버그 및 분석을 위해 오실로스코프가 타의 추종을 불허하는 측정 정밀도를 제공할 수 있도록 한다. 고해상도 성능은 특별한 작동 모드나 대역폭 또는 샘플링 속도 저하 없이 제공된다.
5 Gpt 수집 메모리
WavePro HD 12비트 오실로스코프는 수집 메모리가 최대 5 Gpts인 동시에 장기간에 걸쳐 발생하는 이벤트를 캡처하는 동시에 가장 작은 세부 정보를 가시화하기 위한 높은 샘플링 속도를 유지한다. 정교한 수집 및 메모리 관리 아키텍처는 가장 긴 수집조차도 빠르고 반응하게 만든다. WavePro HD는 최대 20 GS/s 샘플링 속도에서 항상 12비트의 분해능으로 250ms의 데이터를 캡처할 수 있다. 메모리가 적은 오실로스코프는 수집 시간 동안 샘플링 속도를 트레이드오프해야 한다.
강력하고 딥 툴박스
WavePro HD는 모든 텔리디네 르크로이 오실로스코프에 공통적으로 사용되는 포괄적인 툴셋을 특징으로 한다. 측정, 연산 기능, 분석 패키지 및 고급 문서 기능은 모두 긴밀하게 통합되어 있으며, 독립적으로 그리고 보다 정교한 측정 설정의 일부로 사용하기 쉽다.
ProBus2 프로브 인터페이스
12비트 분해능에서 8GHz 대역폭의 이점을 충분히 실현하기 위해 WavePro HD는 ProBus2 프로브 인터페이스를 특징으로 한다. 8GHz 대역폭의 BNC 호환 커넥터를 중심으로 ProBus2 입력은 최대 8GHz까지 새로운 ProBus2 프로브, 직접 50Ω 동축 연결, 다양한 기존 ProBus 전압 및 전류 프로브, 1MΩ 커플링이 필요한 패시브 프로브를 수용할 수 있다.
심층 컴퓨팅 시스템 테스트
WavePro HD는 가장 포괄적인 심층 컴퓨팅 시스템(아날로그, 디지털, 직렬 데이터 및 센서) 테스트를 위해 최고 해상도로 가장 긴 레코드를 획득할 수 있는 타의 추종을 불허하는 기능을 가지고 있다. 종합적인 저속 직렬 데이터 트리거 및 디코더, 측정/그래프 및 아이 다이어그램 테스트는 최상의 인과 분석을 제공한다.
전력 무결성 테스트
WavePro HD의 고대역폭과 고해상도 조합은 전원 공급, 공급 및 소비의 모든 측면을 검증하고 디버그할 수 있는 기능을 제공함으로써 완벽한 신뢰성을 보장한다. 높은 대역폭은 그라운드 바운스 등 고속 온디(on-die) 효과의 정확한 특성화를 의미하며, 예외적으로 낮은 소음은 낮은 수준의 소음원을 식별하고 근본 원인 분석을 가능하게 한다. 레일 붕괴 특성화 등 민감한 측정은 WavePro HD의 높은 동적 범위와 0.5%의 이득 정확도로 완벽한 신뢰도로 할 수 있다.
직렬 데이터 지터 및 노이즈 분석
WavePro HD 12비트 오실로스코프는 HD4096 기술의 높은 신호 충실도를 고속 직렬 데이터 분석에 가져온다. 12비트 분해능, 예외적으로 낮은 노이즈 및 60fs 타임베이스 지터는 가능한 한 가장 정확한 직렬 데이터 지터와 노이즈 측정을 위해 낮은 지터 측정 플로어를 의미한다. SDAIII CompleteLinQ는 가장 완벽한 직렬 데이터 분석 도구 세트를 제공하며, 사용자에게 친숙한 QualiPHY 옵션은 복잡한 컴플라이언스 테스트를 크게 단순화한다.
전자기 호환성(EMC/EMI)
WavePro HD 12비트 오실로스코프의 높은 샘플링 속도와 긴 메모리가 텔레다인 르크로이의 전용 EMC 펄스 파라미터 패키지와 결합되어 EMC 테스트 신호를 정확하게 특성화한다. 빠른 펄스 상승 시간은 측정 신뢰도를 보장하기 위해 매우 높은 샘플링 속도에서 2.5~4GHz 대역폭이 필요할 수 있다. WavePro HD는 20 GS/s 샘플링 속도, 12비트 분해능, 0.5% 게인 정확도를 사용하여 가장 정확한 특성을 제공한다.
Download Spec Sheet
For more information, please download the Spec Sheet which includes full technical specifications.
